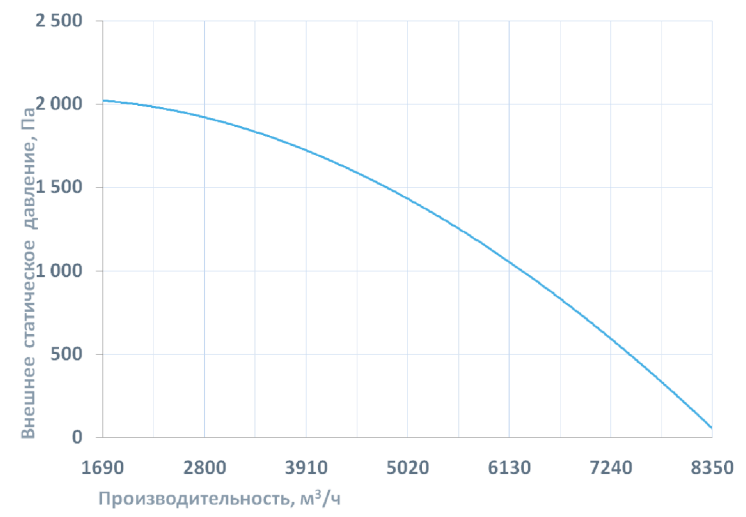

Вентилятор
Приточно-вытяжные установки серии Aqua Pool Mix предназначены для создания бюджетной системы вентиляции бассейна, которая может поддерживать:
Осушение воздуха происходит за счет ассимиляции влаги наружным воздухом. Его подача регулируется автоматически по датчику влажности в вытяжном канале. Поддерживаемая вентустановкой постоянная рециркуляция воздуха внутри помещения предотвращает образование конденсата на холодных поверхностях.
Вентустановки Aqua Pool Mix состоят из отдельных приточного и вытяжного модулей в напольном или подвесном исполнении. Вытяжной блок входит в базовую комплектацию.
Применение новейших технологий позволяет достичь высокого КПД и энергоэффективности на всем диапазоне регулирования двигателя вентилятора, тем самым снизив электропотребление и общие энергозатраты. Вентиляционные установки, предназначенные для вентиляции бассейна, в среднем, 80% времени не эксплуатируется, и находятся в дежурном режиме с пониженной производительностью.
Автоматика построена на базе процессоров или , с возможностью подключения к “Умному дому” и выходом MODBUS. Также есть возможность удаленного управления по сети Internet, через WEB-интерфейс (опция DS).
Металлический корпус имеет полимерное покрытие. В каркасных вентустановках применяются сэндвич-панели ППУ Zn-Polyester.
Электропривод обеспечивает надежность, эффективность и безопасность современных систем вентиляции и кондиционирования. Благодаря малым размерам электроприводы легко устанавливаются в ограниченном монтажном пространстве.
Виртуальный web-интерфейс установки Breezart 2000 Pool Pro. Пароль - 12345678.
Вентиляционные установки комплектуются выносным пультом с цветным сенсорным дисплеем.
Возможности пульта:
Штатный пульт, поставляемый с вентустановками, запрещено устанавливать в помещении бассейна, так как он не имеет защиты от влажного воздуха. Поскольку вентустановка не требует оперативного управления (только переключение Рабочего / Дежурного режима), пульт можно размещать в соседнем с бассейном помещении, а для переключения режимов работы использовать выносной выключатель (как для управления освещением).
Опционально возможно применение информационной панели в качестве второго пульта, с которого можно управлять только пользовательскими функциями (сервисные настройки – с основного штатного пульта, располагаемого за пределами помещения бассейна, например, в венткамере).
DS - WEB-интерфейс, удаленный сервисный доступ и мониторинг по сети Ethernet. | ||
AR - Управление теплыми клапанами. | ||
CP-IP65 - Замена стандартного пульта со степенью защиты IP40 на информационную панель со степенью защиты IP65. | ||
J Гибкая вставка или жесткий выход (на
схеме не показаны)
AV1 В.К. притока с приводом с пропорциональным
управлением, с
возвратной пружиной
AV2 В.К. рециркуляции с приводом с пропорциональным
управлением
G Возд. фильтр притока
SM Смесительная камера
W Водяной нагреватель
S Смесительный узел (опция)
V Вентилятор приточный
Вытяжной блок (входит в комплект):
AVE В.К. вытяжки с приводом с возвратной
пружиной
VE Вентилятор вытяжной
DP1 Датчик загрязнения фильтра притока
TS Термостат обмерзания водяного калорифера
T1 φ1 Цифровой датчик температуры и
влажности воздуха в помещении бассейна
T2 Погружной датчик температуры обратной воды
T3 Датчик температуры приточного воздуха
CU Система цифровой автоматики, P0 и P1 - порты
RS-485 (ModBus RTU)
CP Пульт управления, PE - порт Ethernet для
удаленного управления
FA Вход «сухие контакты» для
пожарной сигнализации
CX Вход «сухие контакты» для
внешнего управления
(вкл. / выкл.)
OE Выход «сухие контакты» Авария
В зависимости от установленного режима работы и параметров окружающей среды вентиляционная установка может находиться в одном из следующих состояний: *
Дежурный режим без осушения.
Если в дежурном режиме влажность воздуха и температура в норме, то вентиляционная установка находится в Дежурном режиме без осушения. Для обеспечения максимального энергосбережения клапаны AV1 и DVE закрыты, вентустановка работает в режиме 100% рециркуляции. Скорость вентиляторов минимальна.
Зима и межсезонье | Рабочий режим или Дежурный режим с осушением.
В Рабочем режиме открываются клапаны AV1 и AVE, в помещение бассейна подается необходимый по санитарным нормам объем свежего воздуха. Вентиляторы переключаются на заданную максимальную скорость. Осушение воздуха производится подачей сухого наружного воздуха. Объем подаваемого наружного воздуха регулируется клапаном смешения AV2 – при его закрывании приток наружного воздуха возрастает. Температура воздуха регулируется водяным нагревателем.
В этот же режим вентустановка переходит, если в Дежурном режиме влажность или температура воздуха выходят за пределы уставки. Когда температура и влажность воздуха снижаются до заданных значений, вентустановка возвращается в Дежурный режим без осушения.
На схемах для упрощения не показаны датчики и другие вспомогательные элементы. Полная структурная схема вентиляционной установки приведена в документации.
Лето | Рабочий режим без охлаждения или Дежурный режим с осушением.
Летом в Рабочем режиме вентустановка переходит на прямоток (100% подачу наружного воздуха), клапаны AV1 и AVE полностью открыты, клапан AV2 закрыт. Вентиляторы переключаются на заданную максимальную скорость. При необходимости воздух догревается до заданной температуры водяным нагревателем.
В этот же режим вентустановка переходит, если в Дежурном режиме влажность или температура
воздуха выходят за пределы уставки. Когда температура и влажность воздуха снижаются до
заданных значений, вентустановка возвращается в Дежурный режим без осушения.
