Компания представлена на Российском рынке вентиляции начиная с 2004 г.
С 2005 г. она становится участником международной специализированной выставки климатического оборудования "Мир климата". На сегодняшний день под маркой Breezart выпускается вентиляционное оборудование, увлажнители, осушители воздуха для бассейнов, производительностью от 350 до 60 000 м3/час.
Компания Breezart производит вентиляционные установки производительностью от 350 до 50000 м³/ч, канальные увлажнители и осушители воздуха, вентиляционное оборудование для бассейнов, системы автоматизации и диспетчеризации.
Приточные установки серии - Lite, Lux;
Приточные установки с охладителем - Lux W, Lux F;
Приточные установки с камерой смешения - Mix;
ПВУ с рекуператором - Lux RE, Lux RP SB, Lux RP PB;
ПВУ с рекуператором и охладителем - Lux RP F PB, Lux RP W PB;
Приточные установки - Aqua;
Приточные установки с охладителем - Aqua F, Aqua W;
ПВУ с рекуператором - Aqua Cool, Aqua RR, Aqua RP SB, Aqua RP PB;
ПВУ с рекуператором и охладителем - Aqua RR F, Aqua RP F PB, Aqua RP W PB;
Вытяжные установки (совместимы с приточными установками всех серий) - Extra;
Увлажнители воздуха с электрическими нагревателями - HumiEl;
Увлажнители воздуха с водяными нагревателями - HumiAqua;
Автономные увлажнители воздуха без нагревателей - HumiStat;
Приточные установки с осушителем воздуха - Pool DH VF, Aqua Pool;
Приточные установки с камерой смешения - Aqua Pool Mix;
Приточные установки с охладителем - Aqua Pool F;
Климатические комплексы (ПВУ) - Aqua Pool RP, Aqua Pool DH, Pool Pro, Pool Pro Eco;
Специализированное оборудование для вентиляции бассейнов имеет ряд особенностей, обеспечивающих более высокую энергоэффективность по сравнению с обычными вентиляционными установками.
Серия вентустановок Pool Pro разработана для обеспечения комфортного микроклимата в помещениях бассейнов при любых погодных условиях с минимально возможным расходом энергии. Эти модели могут осушать, нагревать, вентилировать и охлаждать воздух, причем осушение производится как дозированной подачей сухого наружного воздуха (наиболее эффективно в холодное время года), так и с помощью конденсационного осушения (холодильной машины) – это позволяет поддерживать комфортные условия даже при жаркой и влажной погоде.
Монтаж и пуско-наладка систем вентиляции на основе оборудования Breezart отличается простотой и удобством: вентустановки уже в базовой комплектации имеют все, что необходимо для полноценной работы — систему автоматики с пультом управления, датчики температуры и загрязнения фильтра, воздушный клапан с электроприводом и смесительный узел (в моделях с водяным калорифером).
Все вентиляционные установки Breezart поставляются в комплекте с автоматикой и пультом дистанционного управления полностью готовыми для ввода в эксплуатацию. Щит управления смонтирован внутри или на корпусе установки. Датчики температуры, загрязненности фильтра, воздушные заслонки и приводы, смесительные узлы (при наличии) установлены и подключены к контроллеру управления. *
Контролер предварительно сконфигурирован и настроен. Сервисному инженеру необходимо только ввести пользовательские параметры и, при необходимости, изменить параметры установки для соответствия рабочей точке.
* Кроме внешних устройств или в случае невозможности монтажа на корпусе вентиляционной установки.
В установках Breezart используются несколько типов рекуператоров: роторный, энтальпийный и противоточный полипропиленовый.
— уменьшают энергопотребление за счет высокого КПД, высокого cos (φ) и низкой реактивной составляющей, дающей лишнюю нагрузку на электрическую сеть
— более высокая производительность ЕС-вентиляторов при меньших габаритах и потреблении электроэнергии
— большой срок бесперебойной работы благодаря бесщёточному коммутированию
Система цифровой автоматики JetLogic, выполненная на базе
микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ".
Система автоматики встроена
в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами.
Совместимость:
В результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей.
Управление зональной системой вентиляции возможно с пульта, локального регулятора, датчика углекислого газа (CO2) или датчика качества воздуха (VOC).
Пульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа.
Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль, программный шлюз Modbus RTU - TCP, возможность удаленного доступа.
Вентустановками Breezart можно управлять через интернет или по локальной сети с помощью любого современного браузера (Chrome, Firefox, IE).
Доступны базовые функции:
Встроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО2 или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.
Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана.
Приточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Вентиляционные установки Breezart могут управлять ККБ старт / стоп или инверторными 0-10В и комплектуются встроенным или внешним охладителем (стороннего производителя).
Преимущества перед обычными ТЭНовыми нагревателями:
*Используется не во всех установках, см. техническую документацию.
В установках с водяным нагревателем до 10 000 м3/час смесительный узел уже идет в комплекте.
В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха
по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.
Возможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды.
Установки с электрическим нагревателем комплектуются клапаном без возвратной пружины, установки с водяным нагревателем - с возвратной пружиной. В серии Lite воздушный клапан не используется.
Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна высокой плотностью 100 кг/м2, что позволяет достичь высокого эффекта шумоподавления.
В установках Breezart применяются разные типы фильтров:
Приточные и приточно-вытяжные установки Breezart комплектуются системой цифровой автоматики на базе контроллера Jetlogic и пультом TPD-283U-H.
Вентустановки поддерживают несколько вариантов удаленного управления:

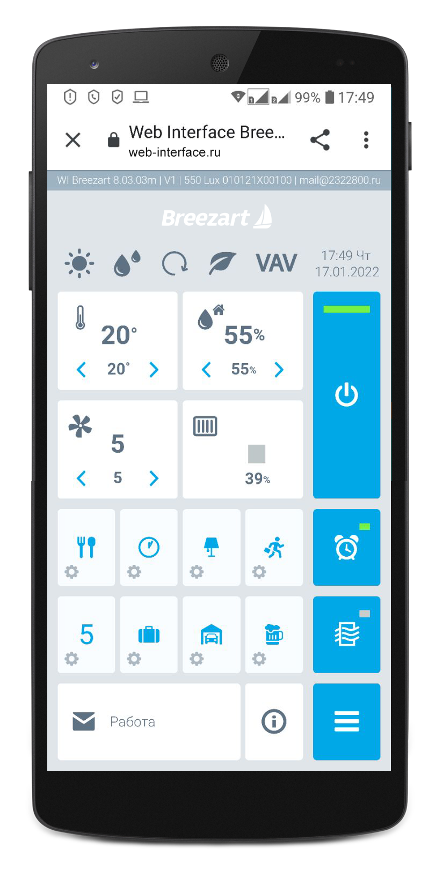

Вентустановками Breezart можно управлять через интернет с помощью любого современного браузера (Chrome, Firefox, IE). К роутеру система подключается кабелем типа «витая пара», фиксированный внешний IP не нужен, получение адреса в локальной сети происходит по DHCP.

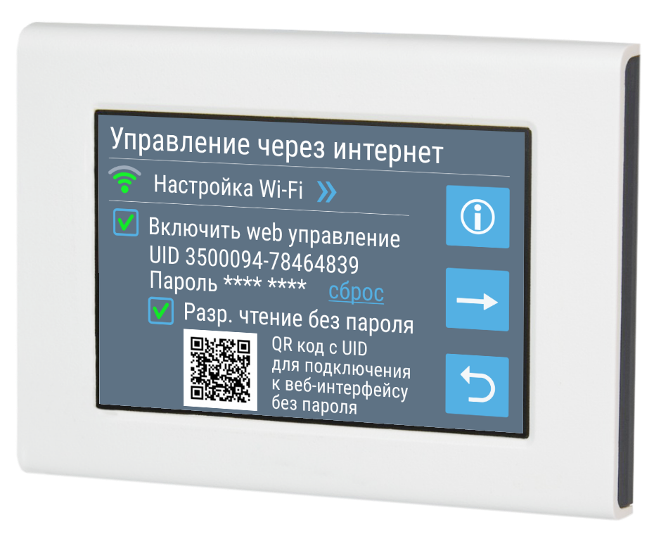

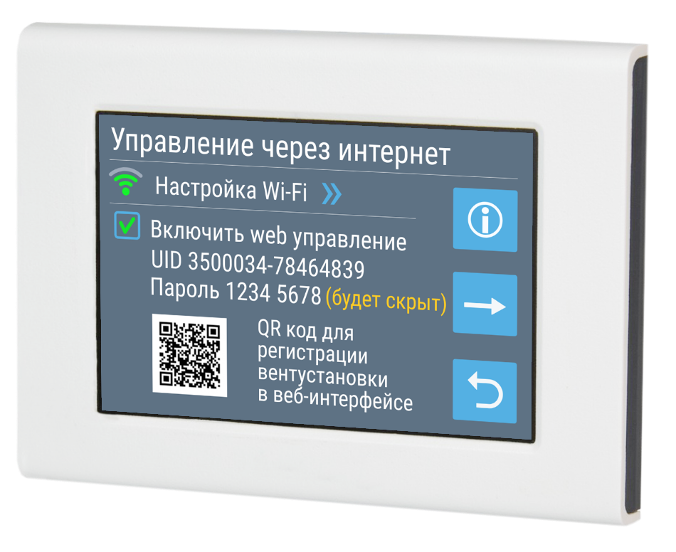

На пульте в разделе «Настройка» задается пароль и запрет / разрешение для удаленного управления: если доступ разрешен, то к вентустановке можно подключиться через web-interface.
Опции WEB-PL и DS не совместимы с увлажнителями и устаревшими вентустановками.

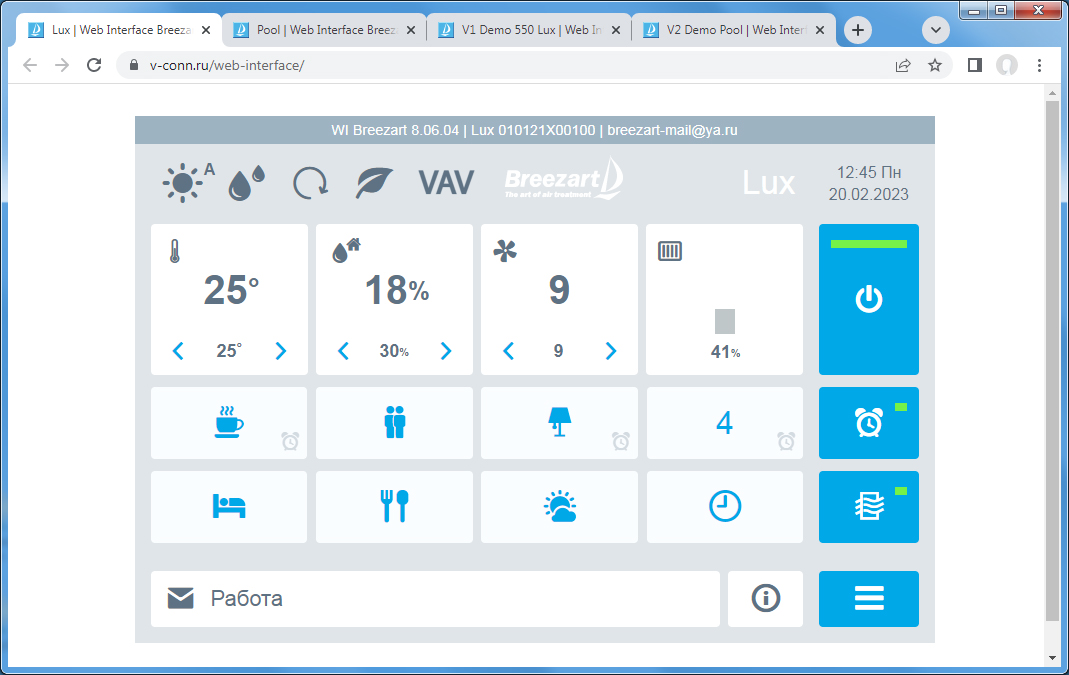

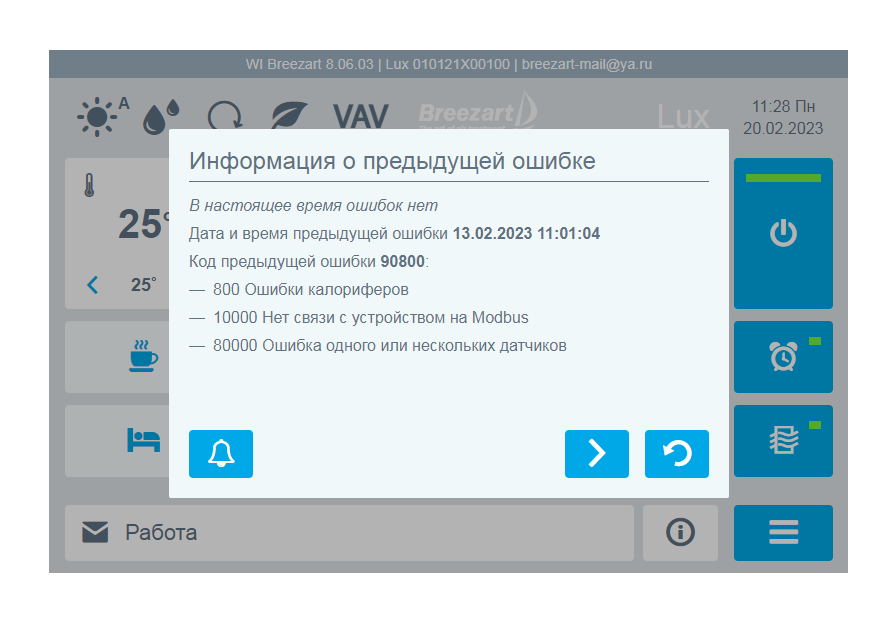

Через web интерфейс можно управлять всеми базовыми функциями, доступно:
Для объектов, где нет кабельного интернета, можно использовать опцию WEB-GSM или WEB-GDISP. Они реализованы на базе модуля PL307-GSM, поддерживающем выход в интернет и диспетчеризацию через SIM карту. При заказе опции WEB-GDISP сервисная служба дополнительно настраивает список событий (аварий, предупреждений) при возникновении которых происходит отправка e-mail и/или SMS.
Удаленное управление через web-интерфейс не поддерживает интеграцию с системой «Умный дом».

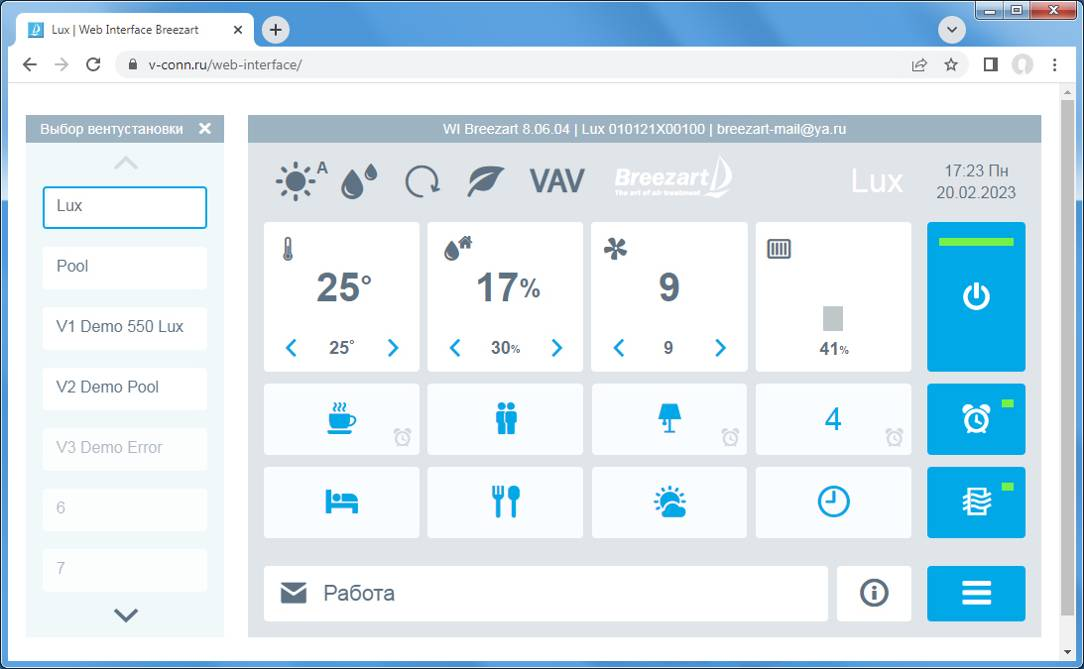

Виртуальные вентустановки для web интерфейса
Для демонстрации удаленного управления через web интерфейс создана виртуальная вентустановка: она эмулируются сервером и к ней может подключиться любой желающий. Необходимо отметить, что виртуальная вентустановка создана только для демонстрации возможностей web интерфейса, их реакции на изменения уставок и другие управляющие воздействия могут отличаться от реакции реальных моделей.
Модель 550 Lux с VAV и увлажнителем воздуха, зимний период
v01-breezart-virtual
пароль 12345678
Если в системе есть датчик СО2 или VOC, то вентилятор может поддерживать заданный пользователем уровень измеряемого параметра (доступно с версии 7.11.06).
Внимание! Предварительно убедитесь, что датчик настроен корректно и на главном экране в поле дополнительного датчика отображаются его показания.
Для настройки перейдите на экран VAV/СО2 и нажмите кнопку СО2 (кнопка будет неактивна, если активирован режим VAV).
Выберите тип датчика (СО2 или VOC), для которого будет выполняться регулировка скорости вентилятора (переключение может занять 5…10 секунд). Для неактивного датчика соответствующее поле будет недоступно для выбора.
Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана. Скорость вентилятора задается по следующим точкам:
При установке селектора «Минимальная скорость задается с пульта» будет доступно задание минимальной скорости вентилятора с главного экрана. В этом случае скорость вентилятора не будет опускаться ниже заданной.
Контроллер вентустановки имеет три порта Modbus RTU: к одному штатно подключен пульт управления, остальные могут использоваться для подключения дополнительного оборудования (увлажнитель, датчики и т. п.), либо подключения внешнего устройства управления.
Параметры работы портов можно настраивать через программу JL Configurator (Windows). Для подключения к JL Configurator требуется пульт с прошивкой 7.10 или адаптер BSA-02 или модуль PL307. Обратите внимание, что подключение к JL Configurator через пульт позволяет изменять значения регистров контроллера, но не обновлять его прошивку, поскольку для обновления используются нестандартные команды Modbus, которые не поддерживаются пультом (для обновления прошивки контроллера требуется модуль PL307 или адаптер BSA-02).
Карты основных регистров контроллеров:
Подробнее об этом варианте можно узнать в документе Подключение оборудования Breezart к системе «умный дом»
Обратите внимание: это единственный вариант, который дает полный доступ к настройкам и управлению вентустановкой.
Особенность VAV систем с управлением через модули JL201 (прошивка пульт 7.09): эти модули подключены вместе со штатным пультом к порту P0, поэтому система «Умный дом» должна быть также подключена к порту Р0 вместо пульта управления. Если же VAV системой необходимо управлять как с пульта, так и через систему «Умный дом», то необходимо использовать маршрутизатор PL303 (через него к порту Р0 можно подключить до трех устройств управления).
Для управления вентустановкой или увлажнителем по Modbus TCP необходимо использовать модуль PL307, который работает как шлюз Modbus RTU – Modbus TCP. К одному модулю PL307 можно подключать несколько вентустановок или увлажнителей. Пульт для вентустановок с прошивкой 7.10 также поддерживает управление по Modbus TCP.
Вентустановкой Breezart с прошивкой пульта 7.10 можно управлять по локальной сети из браузера с помощью XMLHttpRequest запросов (приложения на HTML + Javascript). Для обмена данными используется протокол Modbus TCP.
Управление через XMLHttpRequest запросы также используется в web-интерфейсе – вы можете подключиться к пульту, указав вместо UID его IP адрес, если компьютер и пульт находятся в одной локальной сети.
Контроллер вентустановки имеет вход типа «сухие контакты» – это два контакта, которые могут замыкать / размыкать внешние устройства (пожарная сигнализация, датчик влажности, датчик движения и другие), давая команду на включение или отключение вентустановки (при включении она будет работать в том режиме, который был ранее задан с пульта управления). Варианты настройки режима ДУ описаны в Сервисных инструкциях.
При наличии свободных портов Modbus к ним можно подключить один или два дополнительных пульта TPD-283U-H (требуется блок питания на 24В). Однако этот вариант не подходит для VAV системы с централизованным управлением, поскольку модули VAV подключаются вместе со штатным пультом к порту P0. В случае, когда свободного порта нет или же требуется управлять VAV системой, необходимо использовать маршрутизатор PL303, который позволяет подключать к одному порту до трех устройств управления. Вместо одного из пультов можно подключить адаптер BSA-02 для связи с компьютером или систему «Умный дом».
Автоматика для оборудования Breezart производится на современном высокотехнологичном оборудовании в технопарке «Яблочков», расположенном в Пензе. Контроллеры Breezart и автоматика JetLogic комплектуется электронными компонентами только ведущих мировых производителей. Мы используем: силовые симисторы для калориферов ST Microelectronics; полупроводниковые элементы Freescale, NXP; контроллеры Atmel и ST Microelectronics ARM Cortex-M3; реле Omron, Panasonic; керамические конденсаторы AVX, Samsung; электролитические конденсаторы Jamicon (105°С); клеммы Phoenix Contact. Все это обеспечивает стабильную работу оборудования Breezart в течение всего срока его службы.
Зональные системы вентиляции, наряду с системами рекуперации
энергии
воздуха, предназначены прежде всего для снижения суммарного
энергопотребления и стоимости эксплуатации вентиляционного оборудования.
В зависимости от заданных пользователем условий, воздух подается только
туда, в те помещения, где есть в этом необходимость. Тем самым
снижается суммарная производительность системы вентиляции, стоимость
основного оборудования и стоимость энергозатрат на нагрев воздуха.
VAV-система может применяться для приточной, или для приточно-вытяжной вентиляции, в том числе с рекуперацией воздуха. В этом случае, она служит дополнительным способом повышения энергоэффективности и снижения расходов.
В зависимости от типа применяемого контроллера и привода, возможны три
основных варианта построения системы управления:
1. Клапан с приводом ОТКР \ ЗАКР, с
управлением от обычного
выключателя.
При этом пользователь сам включает или выключает подачу свежего воздуха
в обслуживаемую зону. Центральное управление или программирование по
времени отсутствует.
2. Модуль управления клапаном CB-02, привод
с плавной регулировкой
(0-10В) и управлением от настенного регулятора JLC100
В этом варианте реализуется ручная плавная регулировка подачи воздуха в
каждую зону. К сожалению, центральное управление и управление по
таймерам, в этом варианте невозможно.
3. Зональный контроллер JL201 управляющий приводом с плавной
регулировкой (0-10В) может подключаться по шине
MODBUS к
центральному пульту управления и управляться встроенными таймерами, по
сценариям.
Для удобства пользователя управление VAV-системой возможно с
центрального пульта приточной установки, при помощи настенного
регулятора JLC100 или программы для планшета или смартфона.
* Фото с выставки "Мир климата 2020"
В нашем офисе Вы можете посмотреть и попробовать в действии VAV-систему Breezart, познакомиться с возможностями автоматики Jet Logic, и послушать как работает приточная установка Breezart 550 LUX SB.
