Breezart 350 Lite

Breezart 350 Lite
  • Тип установки: приточная
  • Нагреватель: электрический
  • Расход воздуха*: 350 м3/час
  • Обслуживаемая площадь**: 80 м2
169 000 руб.
- + шт Купить

Комплектация:

  • AS - AC-вентилятор с двигателем переменного тока, ступенчатое регулирование
  • Электрический нагреватель
  • Термо- и шумоизолированный корпус
  • Воздушный фильтр G4
  • Цифровая система автоматики JetLogic со всеми необходимыми датчиками
  • Пульт управления с цветным сенсорным дисплеем

Технические характеристики Breezart 350 Lite-AS

Инструкция по эксплуатации вентустановок Breezart Lite

Программа подбора вентустановок

  • Описание
  • Функции
  • Управление
  • Обслуживание
  • Тех. условия
  • Характеристики
  • Документация

Приточная установка Breezart 350 Lite выпускается на производственных мощностях Breezart и представляет собой упрощенную версию приточной установки Breezart 550 LUX.
Она предназначена для создания простой системы вентиляции квартир, офисов и загородных домов, где не требуется зональная VAV-система вентиляции, увлажнение воздуха и удаленное управление приточной установкой.

Оборудование Breezart имеет компактные габариты, встроенную автоматику и пульт управления с цветным сенсорным дисплеем.
Приточная установка полностью укомплектована и готова к монтажу.
Для контроля загрязненности фильтра можно использовать дополнительный датчик дифференциального давления (опция). В случае его отсутствия, о необходимости замены фильтра, напомнит встроенный в автоматику таймер.


Ozonica
550 EZ
Breezart
350 LITE-AS
Breezart
400 LUX-AC
Breezart
550 LUX-FC
Автоматика GTC JetLogic JetLogic JetLogic
Пульт ДУ Oazis L
Сенсорный монохром
JLV135-Lite
Сенсорный цветной
JLV135
Сенсорный цветной
JLV135
Сенсорный цветной

Сетевой интерфейс нет нет Wi-Fi Wi-Fi
Удаленное управление нет нет WEB-интерфейс WEB-интерфейс
Подключение к умному дому нет нет MODBUS RTU | TCP MODBUS RTU | TCP





Производительность 550 м3/час 350 м3/час 400 м3/час 550 м3/час
Регулировка производительности 3 ступени 3 ступени 10 ступеней 10 ступеней
Диапазон регулирования 33 / 66 / 100% 33 / 66 / 100% 33 - 100% 20 - 100%
Поддержка VAV-системы нет нет да да
Управление увлажнителем
 Breezart | Carel
нет нет да да
Датчик загрязненности фильтра опция, аналоговый опция, аналоговый Цифровой, % загрязнения на ПДУ Цифровой, % загрязнения на ПДУ





Вентилятор* EC-вентилятор Blauberg AC-вентилятор EBMpapst AC-вентилятор EBMpapst EC-вентилятор Blauberg
Регулятор скорости встроенный драйвер 3 скорости внешний регулятор JLC203 встроенный драйвер
Мощность нагревателя 1,8 / 3,6 / 5,4 кВт 1,8 / 3,6 / 5,4 кВт 1,8 / 3,6 / 5,4 кВт 1,8 / 3,6 / 5,4 кВт
Эл. питание 220Вх1ф / 380Вх3ф (фиксированное) 220Вх1ф / 380Вх3ф (автоопределение) 220Вх1ф / 380Вх3ф (автоопределение) 220Вх1ф / 380Вх3ф (автоопределение)
Габариты, мм 705x475x263 746x475x240 779x463x273 821x463x273
Присоединительный размер воздуховода ø160 ø160 ø160 ø160





Воздушный клапан
с эл. приводом
опция опция в комплекте, без возвратной пружины в комплекте, без возвратной пружины
Основной фильтр G4 / M5 (опция) G4 / M5 (опция) G4 / M5 (опция) G4 / M5 (опция)
Дополнительный фильтр F7/F9 / Carbon (опция) нет F7/F9 / Carbon (опция) F7/F9 / Carbon (опция)





* В зависимости от партии и даты выпуска могут использоваться аналоги других производителей, с аналогичными характеристиками.


AC-вентилятор EBMPapst

Вентилятор от ведущего европейского производителя EBMPapst (Германия). Отличается низким уровнем шума и практически неслышен на малых скоростях. Вентилятор имеет защиту от пропадания фазы и механической блокировки рабочего колеса.


Автоматика

Система цифровой автоматики JetLogic. Система автоматики встроена в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками.




Цветной сенсорный пульт ДУ

Пульт JLV135-Lite выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, без Wi-Fi и без возможности удаленного управления.
Пульт JLV135-Lite входит в стандартную комплектацию.




Керамический (PTC) нагреватель*

Преимущества перед обычными ТЭНовыми нагревателями:

  • долговечность;
  • энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
  • экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);

*Используется не во всех установках, см. техническую документацию.





Шумоизолированный корпус

Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна высокой плотностью 100 кг/м2, что позволяет достичь высокого эффекта шумоподавления.


Фильтрация воздуха

В установках Breezart применяются разные типы фильтров:

  • Сменный фильтр грубой очистки класса G4
  • Сменный фильтр тонкой очистки класса F7
  • Сменный фильтр грубой очистки класса M5
  • Сменный фильтр тонкой очистки класса F9
  • Угольно — пылевой фильтр тонкой очистки класса F7

Оригинальные фильтры Breezart. Всегда в наличии. Доставка по Москве и РФ!







Нагрев воздуха - автоматическое поддержание заданной температуры воздуха в холодный период года в диапазоне от +18°С до +40°С, для установок с водяным нагревом, и от +5°С до +35°С, для установок с электрическим нагревателем.


Регулировка скорости вентилятора - 3-ступенчатая регулировка скорости вентилятора, с возможностью настройки минимальных и максимальных значений со штатного пульта.

Система защиты от перегрева калорифера - состоит из трех уровней. В случае снижения температуры калорифера, при срабатывании первых двух уровней защиты, работоспособность вентустановки восстанавливается автоматически.

Контроль загрязненности воздушного фильтра - датчик давления измеряет степень загрязненности фильтра (опция).

Недельный таймер - для программирования режима работы и включения / отключения вентустановки по определенным дням недели в заданное время.

«Комфорт» - автоматическое снижение производительности вентилятора при недостатке мощности нагревателя в холодный период года.

«Мягкий старт» - При включении вентиляционной установки, находящейся в режиме нагрева воздуха, сначала происходит прогрев калорифера – это предотвращает попадание в помещение холодного воздуха. Процесс занимает 30–90 секунд и индицируется надписью «Включение...» на дисплее. Вентилятор в процессе прогрева работает на минимальной скорости (электрический калорифер) или выключен (водяной калорифер).
«Рестарт» - при сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.

Управление вытяжной установкой - осуществляется по сигналу ВКЛ/ВЫКЛ.


Штатный пульт JLV135-Lite


Пульт обеспечивает базовое управление и настройку, не требует дополнительного оборудования. Автоматика без Wi-Fi и без возможности удаленного управления.

Фото Фильтр Модель Размеры, мм Класс Примечание
Основной EU4-500 Lux
410-170-48 G4 Установки Breezart 350 Lite, 550 Lite, 550 Lux, 550 Lux SB (с 04.2019), 550 Extra, 550 Aqua, 450 Lux RE, 900 Lux RE, устаревшие 350 - 500 Комфорт МК
Основной M5-500 Lux
410-170-48 M5 Установки Breezart 350 Lite, 550 Lite, 550 Lux, 550 Lux SB (с 04.2019), 550 Extra, 550 Aqua, 450 Lux RE, 900 Lux RE, устаревшие 350 - 500 Комфорт МК
Основной EU4-500 LuxSB
318-170-48 G4 Установки Breezart 550 Lux SB, 350 и 550 Lite (до 04.2019)
Основной M5-500 LuxSB
318-170-48 M5 Установки Breezart 550 Lux SB, 350 и 550 Lite (до 04.2019)
для корпуса Filter-Case F7-500 410-170-300 F7 Фильтр класса F7 для Filter-Case-500, 550 DIST
для корпуса Filter-Case F7-Carbon
410-170-300 Б.К. Угольно-пылевой фильтр тонкой очистки класса F7 для Filter-Case-500, 550 DIST
для корпуса Filter-Case F9-500
410-170-300 F9 Фильтр класса F9 для Filter-Case-500, 550 DIST
для корпуса Filter-Case F9-Carbon
410-170-300 Б.К. Угольно-пылевой фильтр тонкой очистки класса F9 для Filter-Case-500, 550 DIST

Проверка состояния фильтра

На пульте управления, в главном меню, в разделе «Фильтр» отображается фактическая загрязненность воздушного фильтра, определяемая датчиком перепада давления:

  • 0% – новый фильтр;
  • 100% – требуется замена.

Если загрязненность фильтра превышает 75%, то на главной странице появляется предупреждение о том, что фильтр скоро нужно будет заменить. Степень загрязненности можно вывести на главный экран в поле Дополнительного датчика.

Второй параметр – падение давления на фильтре, измеренное датчиком (зависит от загрязненности фильтра и скорости вентилятора). Третий параметр – время наработки воздушного фильтра, которое рассчитывается исходя из времени работы вентустановки и скорости вентилятора (на низких скоростях вентилятора загрязнение происходит медленнее). Это справочный параметр, который на работу вентустановки не влияет. При замене фильтра рекомендуется инициировать счетчик, нажав кнопку «Сброс наработки».

Для ПВУ может дополнительно отображаться информация о вытяжном фильтре.

Тест загрязненности

Точное измерение загрязненности возможно только на высоких скоростях вентилятора, поскольку при малой скорости значение загрязненности программно корректируется и может быть не точным. По этой причине рекомендуется периодически, не реже одного раза в 2 месяца, тестировать фильтр на 8…10 скорости вентилятора, если в процессе обычной эксплуатации вентустановка не работает на таких скоростях. Для этого нажмите на кнопку «Тест фильтра на 8 скорости» – вентилятор переключиться на 8 скорость. Если загрязненность будет выше 75%, фильтр рекомендуется заменить в ближайшее время.

Обратите внимание: эта кнопка будет неактивна, если вентустановка уже работает на 8…10 скорости, а также если управление скоростью выполняется автоматически (VAV система, управление скоростью от датчика СО2 и пр.).

Двойной фильтр G4 + F7

С ноября 2021 года модели 550 LUX / 550 Lux SB и 1000 Lux PTC могут опционально оснащаться двумя фильтрами: грубой и тонкой очистки. Фильтры располагаются рядом друг с другом на входе вентустановки и контролируются одним датчиком давления. Поскольку их сопротивление будет выше, чем одного G4, то при установке двух фильтров необходимо активировать соответствующий селектор – это позволит системе более точно определять их фактическую загрязненность. При необходимости в разделе сервис можно вручную настроить значения сопротивления для чистых и загрязненных фильтров.

Если в процессе эксплуатации будет использоваться только один фильтр G4, то галочку с этого селектора необходимо снять.

Замена фильтра

Внимание! Замена фильтра должна производиться только при отключенном электропитании (отключение защитным автоматом в щите электропитания).

Для замены фильтра:

  • Снимите крышку вентустановки, открутив винты.
  • Извлеките старый фильтр.
  • Установите на его место новый фильтр. На корпусе фильтра может быть стрелка, указывающая направление движения воздуха, в этом случае фильтр нужно устанавливать соответствующим образом.

После замены фильтра необходимо выполнить процедуру инициализации нового фильтра, которая выполняет следующие действия:

  • инициализирует счётчик ресурса фильтра начальным значением, начальное значение задаётся изготовителем вентиляционной установки;
  • очищает запомненное значение загрязненности фильтра с момента последнего выключения.

Последовательность действий:

  • С основного экрана перейти в Главное меню / Фильтр.
  • Нажать кнопку «Новый фильтр».
  • Вернуться на Главный экран.

Размещение оборудования 350 – 1000 типоразмеров, 2000 Lux PTC, 2000 Aqua и 2000 Extra

Вентиляционные установки 350 – 550 типоразмера серий Lux, Lite и Extra допускается размещать:

  • Под потолком (на штатные кронштейны).
  • На стене вертикально, воздухозабором вниз (на штатные кронштейны).
  • На стене горизонтально (на штатные кронштейны).
  • На полу (напольные кронштейны заказываются и оплачиваются дополнительно).

Приточные установки с электрическим калорифером и вытяжные установки 600 и 1000 типоразмера, приточные установки с водяным калорифером 550 и 1000 типоразмеров, 2000 Lux PTC, 2000 Aqua и 2000 Extra допускается размещать:

  • Под потолком (на штатные кронштейны).
  • На полу (напольные кронштейны заказываются и оплачиваются дополнительно).
  • Кроме 1000 Mix PTC и моделей с охладителем F/W: на стене вертикально, воздухозабором вниз (на штатные кронштейны).
  • Кроме ПУ с водяным калорифером и модели 2000 Lux PTC: на стене горизонтально (на штатные кронштейны).

Приточно-вытяжные установки с энтальпийным рекуператором допускается размещать:

  • На стене, патрубками вверх (на штатные кронштейны).
  • Только 450 Lux RE и 900 Lux RE: под потолком, с горизонтальными патрубками (на штатные кронштейны).

Увлажнители воздуха 550 и 1000 типоразмеров допускается размещать:

  • Под потолком (на штатные кронштейны).
  • На полу (напольные кронштейны заказываются и оплачиваются дополнительно).

Размещение оборудования от 2000 типоразмера (кроме 2000 Lux PTC, 2000 Aqua и 2000 Extra)

Вентиляционные установки и увлажнители воздуха от 2000 типоразмера (кроме 2000 Lux PTC, 2000 Aqua и 2000 Extra) допускается размещать и крепить только в соответствии с указанным в маркировке исполнением:

  • PB – на пол, патрубки расположены на боковых панелях, на существующие опоры.
  • VB – на пол, патрубки расположены на верхних панелях, на существующие опоры.
  • MB – на пол, патрубки расположены на боковых и верхних панелях, на существующие опоры.
  • SB – горизонтально к потолку или иным конструкциям, на существующие подвесы.
  • WB – на стену, патрубки расположены на верхних панелях, на существующие подвесы.

Размещение в неотапливаемом помещении

Если вентустановка расположена в неотапливаемом помещении, то она должна работать в непрерывном режиме. Если в процессе эксплуатации возможна ее остановка, то рекомендуется установить в воздуховоды воздухонепроницаемые клапаны, которые предотвратят попадание теплого влажного воздуха из обслуживаемых помещений внутрь вентустановки. Отсутствие клапанов приведет к риску конденсации влаги внутри вентустановки во время ее остановки. Если вентустановка смонтирована, но не введена в эксплуатацию, то воздуховоды должны быть отсоединены от нее и закрыты.

Размещение пульта управления

Пульт управления имеет защиту IP40, поэтому его необходимо размещать в закрытом сухом помещении без конденсации влаги. Размещать пульт управления в ванных, санузлах и других влажных зонах запрещено. Ограничения на размещение остального оборудования указаны в паспорте оборудования.

Гигиеническое исполнение

Все модели приточных и вытяжных установок могут быть выполнены в гигиеническом исполнении (опция HYG) для обслуживания объектов здравоохранения, фармацевтической промышленности, электронной индустрии и чистых помещений.

Особенности таких вентустановок:

  • Вентустановки компонуются в виде набора функциональных моноблоков, выполняющих одну или несколько функций, для уменьшения числа соединений в которых могут скапливаться загрязнения.
  • Модули выполняются из алюминиевых профилей с антикоррозионным покрытием и сэндвич-панелей с гладкими внутренними полостями. Для очистки и дезинфекции внутреннее покрытие выполняется стойким к промывочным и дезинфицирующим растворам. Материал внутреннего покрытия (на выбор, указывается при заказе): порошковая краска или нержавеющая сталь.
  • Для герметичного крепления фильтров высокой степени очистки, в том числе HEPA, используются специальные прижимы.
  • Для работы с каскадом воздушных фильтров могут применяться высоконапорные вентиляторы или дополнительные вентиляторы подпора.
  • Возможно использование теплообменников с антикоррозионным покрытием, устойчивым к агрессивным химическим средам, в соответствии с техническим заданием заказчика.
  • Поддоны с пластиковым покрытием выполняются с уклоном, обеспечивающим полное удаление влаги за небольшой промежуток времени, не допуская развития микроорганизмов.
  • Дополнительно модули могут комплектоваться светильниками и смотровыми окнами.
  • Для поддержания требуемого уровня влажности установки могут комплектоваться секцией парового увлажнения воздуха.

Средства автоматизации

Системы гигиенической подготовки воздуха требуют дополнительных решений по автоматизации, например:

  • контроль температуры и влажности в обслуживаемом помещении;
  • контроль давления внутри «чистого» помещения;
  • контроль содержания CO2 или поддержание требуемого качества воздуха VOC в помещении с регулировкой производительности.

Обслуживание

Для профилактической замены фильтра, обслуживания вентустановки и системы автоматики необходимо обеспечить свободный доступ к сервисным люкам и клеммной коробке, а также возможность полного демонтажа вентустановки в случае ее неисправности. Расстояние для обслуживания должно быть не менее ширины или высоты вентустановки, в зависимости от расположения сервисных люков, по всей их длине. Дополнительно необходимо предусмотреть беспрепятственный доступ к навесному оборудованию, такому как смесительные узлы, электроприводы и т.п.

Общие технические характеристики вентиляционных установок

Общие технические характеристики вентиляционных установок с электрическим калорифером и без калорифера:

  • Класс защиты – IP40, необходимо исключить прямое попадание воды на вентустановку.
  • Оборудование, включая пульт управления, должно располагаться в закрытом сухом помещении без конденсации влаги. Температура воздуха в помещении для вентустановок с рекуператором: от +5°С до +30°С; для вентустановок без рекуператора: от 0 до +30°С.
  • Вентустановки 350 – 1000 типоразмеров без рекуператора и модель 2000 Lux PTC допускается размещать в открытых неотапливаемых помещениях при температуре окружающего воздуха от –28°С до +45°С и при обеспечении защиты от попадания осадков и скапливания снега на корпусе. При отключении вентустановки, размещенной в неотапливаемом помещении, необходимо обеспечить герметичное перекрытие вентиляционного канала в зоне его перехода в теплое помещение для исключения конденсации влаги внутри воздуховодов. Также рекомендуется не обесточивать вентустановку при низких температурах воздуха в помещении.
  • Рабочий диапазон температур наружного воздуха: от –35°С до +45°С, при условии, что мощность электрического нагревателя позволяет поддерживать температуру воздуха на выходе не ниже +5°С. Допускается использовать вентустановки в регионах с холодным климатом при условии применения дополнительной автономной секции фильтрации и нагрева.

Общие технические характеристики вентиляционных установок с водяным калорифером:

  • Теплоноситель: вода или пропиленгликоль. Внимание: использовать этиленгликоль запрещено!
  • Класс защиты – IP40, необходимо исключить прямое попадание воды на вентустановку.
  • Оборудование, включая пульт управления, должно располагаться в закрытом сухом помещении без конденсации влаги при температуре окружающего воздуха от +15°С до +30°С.
  • Рабочий диапазон температур наружного воздуха – от –35°С до +45°С, при условии, что параметры теплоносителя позволяют поддерживать температуру воздуха на выходе не ниже +15°С. Допускается использовать вентустановки в регионах с холодным климатом при условии применения дополнительной автономной секции фильтрации и нагрева.
  • Минимальный перепад давления между трубами «прямой» и «обратной» воды – 0,5 Бар.
  • Максимальные рабочие температура / давление воды составляют:
    • Для 550 – 2000 типоразмера: 100°С / 1,0 МПа.
    • От 2500 типоразмера: 130°С / 1,0 МПа или 100°С / 1,6 МПа.
Наименование:
Приточная установка Breezart 350 Lite с электрическим нагревателем
Расход воздуха куб.м/час
350
Сторона подключения:
универсальная
Тип крепления:
потолочное / напольное горизонтальное
Мощность нагревателя:
1,8 кВт-220В | 3,6 кВт-220В | 5,4 кВт-220В | 5,4 кВт-380В
Потребляемая мощность:
1.8 кВт-220В / 3.6 кВт-220В / 5.4 кВт-220В / 5.4 кВт-380В
Размеры
475х240х746
Масса, кг:
25
Уровень шума, дБА (на всасывании/на выпуске/от корпуса):
57 / 65 / 50
Уровень звукового давления от корпуса, дБА:
35
3D-модель:
предоставляется по запросу tech@breezart.shop
Скачать технические характеристики:
Breezart 350 Lite-AS
Совместимое оборудование
JLV135-Lite Пульт управления с цветным сенсорным дисплеем 3,5" (без Wi-Fi)
550 Filter Case Корпус для фильтра тонкой очистки

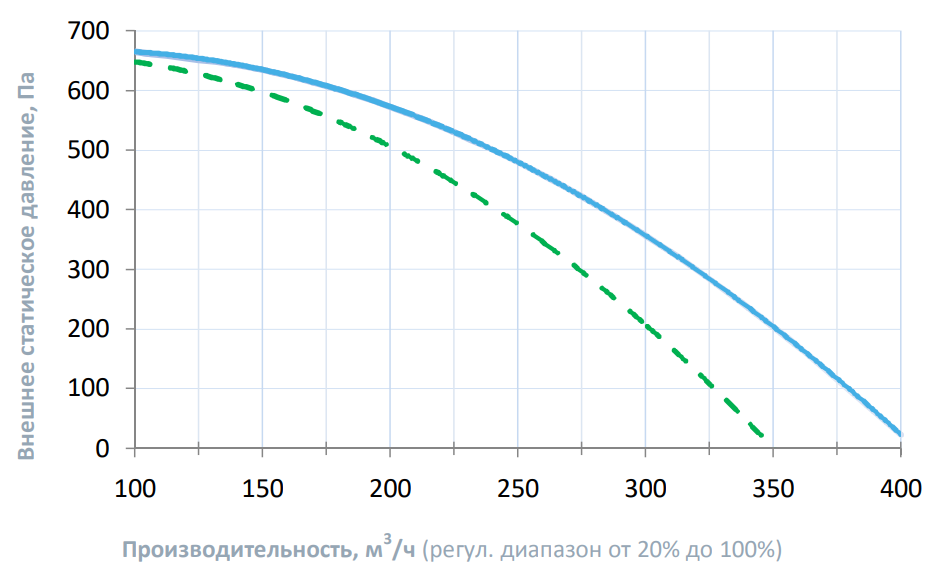

Вентиляционная характеристика:

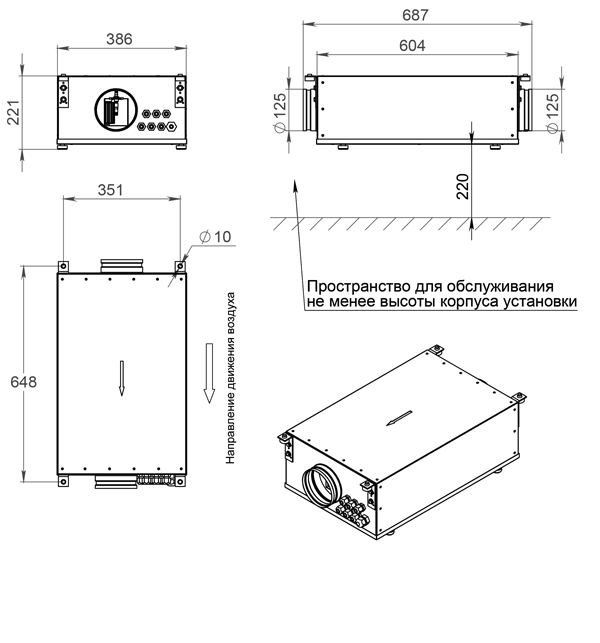

Габаритные и присоединительные размеры

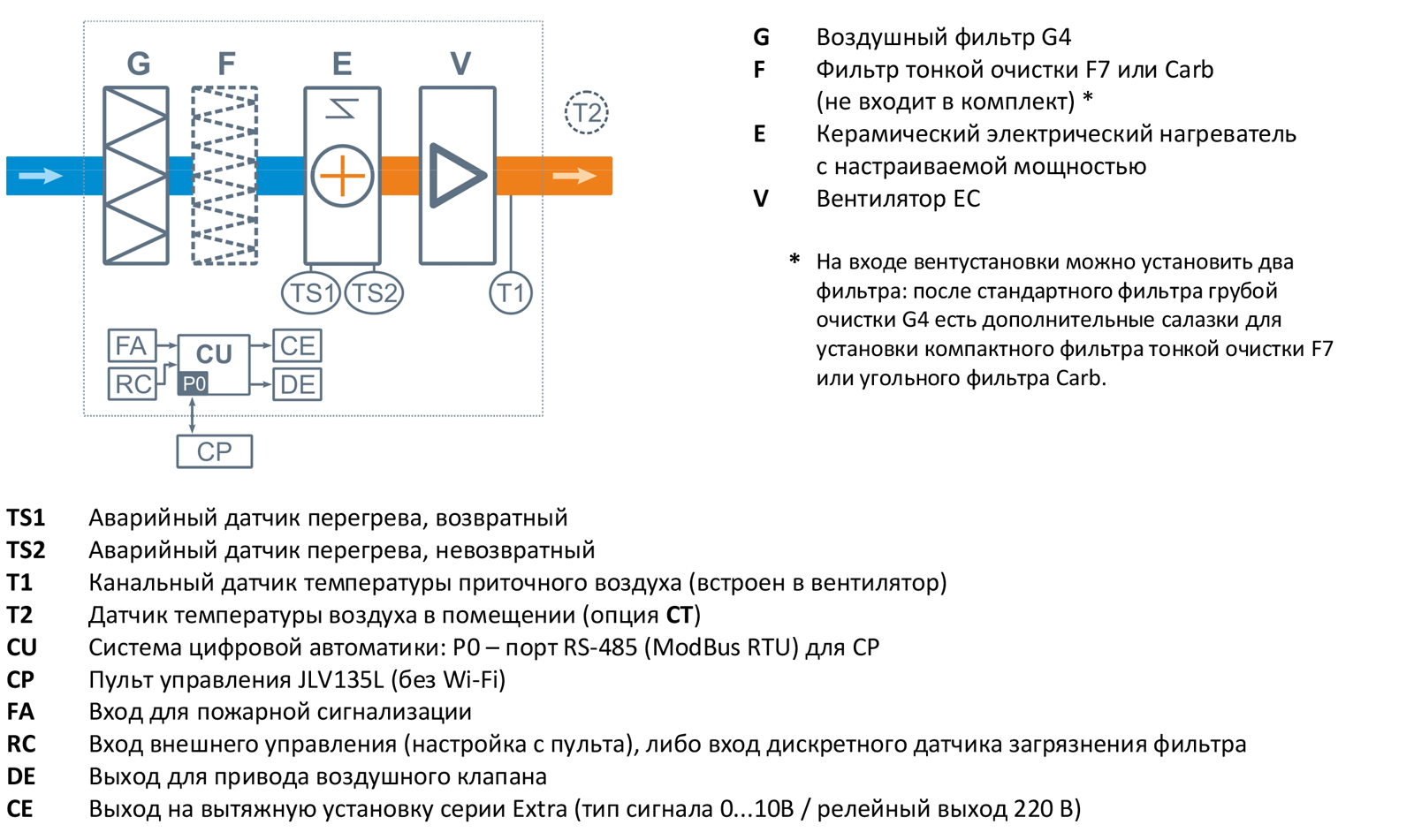

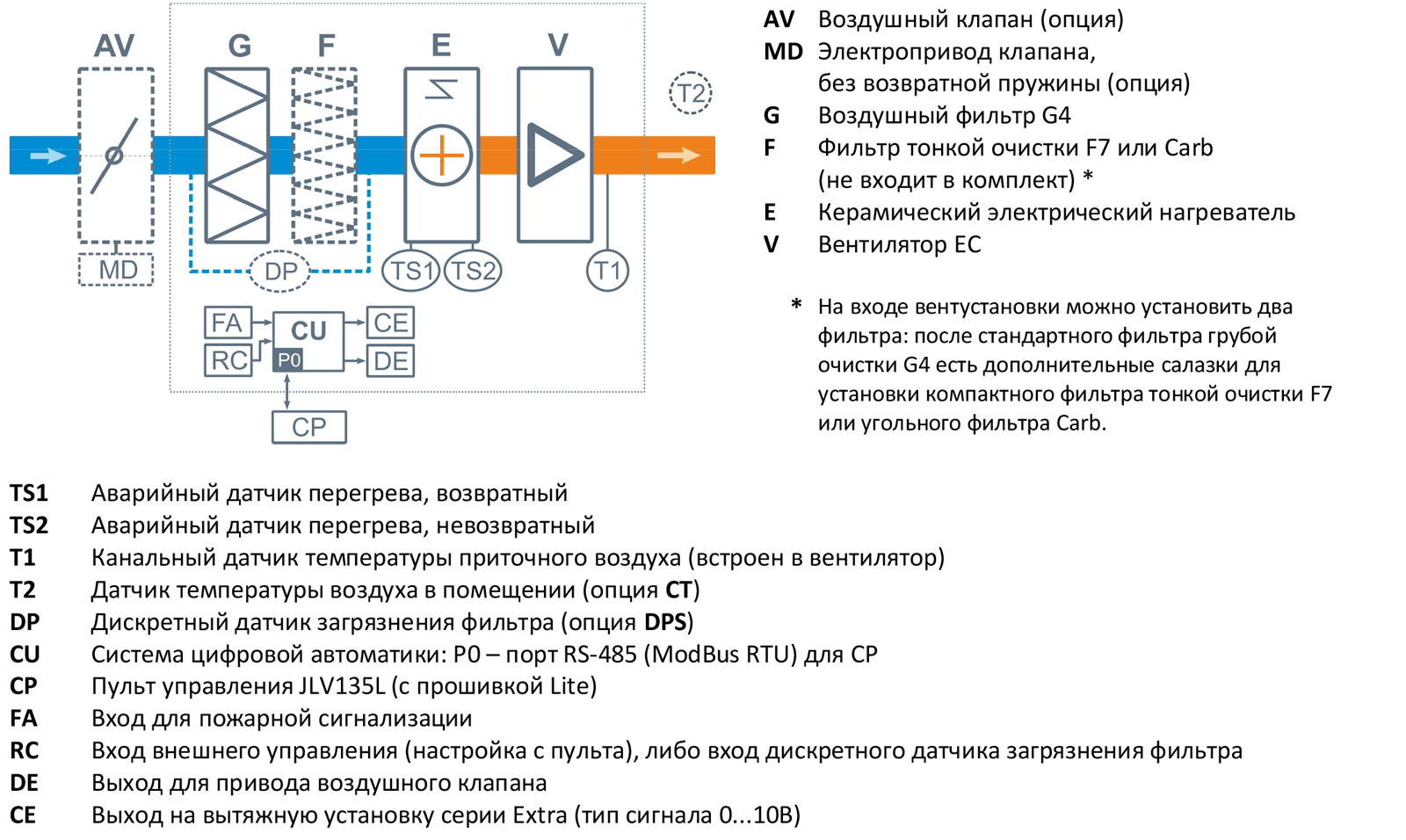

Структурная схема установки:

G Воздушный фильтр
E Электрический нагреватель
V Вентилятор EBMPapst
TS1 Аварийный датчик перегрева, возвратный
TS2 Аварийный датчик перегрева, невозвратный
T1 Встроенный канальный датчик температуры приточного воздуха
T2 Датчик температуры воздуха в помещении (опция CT)
CU Система цифровой автоматики, P0 – порт RS-485 (ModBus RTU) для подключения пульта управления
CP Пульт управления
FA Вход для пожарной сигнализации
CE Выход на вытяжной вентилятор
DE Выход на привод воздушного клапана


Технические характеристики Breezart 350 Lite-AS

Инструкция по эксплуатации вентустановок Breezart Lite


Каталоги, презентации, прайс-листы

Прайс-лист

Описание оборудования Breezart

Вентиляционные установки для квартир и коттеджей

Вентиляционные установки и осушители воздуха для бассейнов

Описание серии Pool

Увлажнители воздуха для систем вентиляции

Испарительные увлажнители воздуха Breezart

Листовка Breezart Pool

Объекты с оборудованием Breezart

3D-модель

предоставляется по запросу tech@breezart.shop

Опросные листы

Опросный лист для подбора вентиляции

Опросный лист для подбора осушителя

Опросный лист для подбора увлажнителя

Техническое задание на проектирование

Умный дом

Листовка. Удаленное управление вентиляционными установками

Листовка. VAV-система зональной вентиляции

WEB-интерфейс. Инструкция пользователя

Описание VAV-систем

Настройка VAV-систем

Подключение к "Умному" дому

Инструкции, схемы

Автоматика для комплексных систем вентиляции

Инструкция по эксплуатации вентустановок Breezart

Инструкция по эксплуатации вентустановок Breezart Lite

Инструкция по настройке вентиляционных установок Breezart 350 / 550 / 600 Lite на контроллере JL204C2

Инструкция по настройке вентиляционных установок Breezart на контроллере JL204С5М, JL204С7, JL205 или JL206 (кроме серии POOL)

Инструкция по эксплуатации ПВУ Breezart серии Pool

Инструкция по эксплуатации увлажнителей воздуха Breezart

Инструкция по настройке увлажнителей Breezart

Требования к монтажу оборудования

Схемы подключения оборудования Breezart

Опция подачи биоцида BCF

Параметры теплообменников и смесительных узлов Breezart

Кабели для подключения оборудования

Типовая схема подключения

Подключение увлажнителя Carel / Breezart

Подключение VAV-системы Breezart

Подключение вытяжной установки

Подключение дополнительных пультов управления

Удаленное управление через модуль PL307

Расшифровка кодов ошибок

Регламент обслуживания вентиляционных установок Breezart

Типовая схема подключения для приточных установок Breezart 350/550 Lite

Типовая схема подключения для приточных установок Breezart 400/600 Lite

Типовая схема подключения для приточной установки Breezart 550 LUX на контроллере JL204С7

Типовая схема подключения для приточной установки Breezart 1000 LUX PTC на контроллере JL204С7

Типовая схема для приточной установки Breezart 1000 Lux F РТС на контроллере JL204С7

Типовая схема для приточной установки Breezart 1000 Mix РТС на контроллере JL204С7

Типовые схемы для приточной установки Breezart 2000 Lux РТС на контроллере JL205

Типовая схема для приточных установок Breezart 2000 – 6000 Lux на контроллере JL205

Типовая схема подключения для приточных установок Breezart серии AQUA (F) на контроллере JL205

Типовые схемы для ПВУ Breezart Aqua RP на контроллере JL206

Типовая схема для ПВУ Breezart 1000 Lux RP на контроллере JL206

Типовая схема для ПВУ Breezart 2000 – 6000 Lux RP на контроллере JL206

Инструкция по эксплуатации оборудования Breezart серий Lux и Aqua на контроллере RCCU 3.2М (версия прошивки Vent 4.19)

Инструкция по настройке оборудования Breezart серий Lux и Aqua на контроллере RCCU 3.2М (версия прошивки Vent 4.19)

Инструкция по эксплуатации оборудования Breezart серий Lux и Lux RE на контроллере JL204C5 (версия прошивки Vent 5.05)

Инструкция по настройке оборудования Breezart серий Lux и Lux RE на контроллере JL204C5 (версия прошивки Vent 5.05)

Инструкция по эксплуатации оборудования Breezart серий Lux и Lux RE на контроллере JL204C5 (версия прошивки Vent 5.08)

Инструкция по настройке оборудования Breezart серий Lux и Lux RE на контроллере JL204C5 (версия прошивки Vent 5.08)

Инструкция по эксплуатации оборудования Breezart серий Lux, Aqua и Mix на контроллерах JL204C5M, JL205 и JL206 (версия прошивки Vent 7.09)

Инструкция по настройке оборудования Breezart серий Lux, Aqua и Mix на контроллерах JL204C5M, JL205 и JL206 (версия прошивки Vent 7.09)

Сертификаты

Декларация EAC

Экспертное заключение о соответствии Breezart санитарно-эпидемиологическим и гигиеническим требованиям к товарам

Ссылки

Прошивки пультов TPD-283U-H и JLV135 для вентустановок Breezart серий Lux, Aqua и Mix

Карта регистров Modbus - JL205 (кроме серии POOL)

Карта регистров Modbus - JL204C5 (кроме серии POOL)

Карта регистров Modbus - JL204C2 (кроме серии POOL)

Карта регистров Modbus - JL204C7 (кроме серии POOL)

Карта регистров Modbus - JL206 (кроме серии POOL)

Прошивки для загрузки контроллеров и пульта
