Breezart 1000 Aqua Pool Mix

Breezart 1000 Aqua Pool Mix
321 900 руб.
- + шт Купить Купить в 1 клик

Расход воздуха, м3/час: 1000

Ориентировочная площадь зеркала воды: 15 - 35 м2

Обслуживаемый объем помещения бассейна: до 200 м3

Комплектация:

  • Смесительный узел водяного нагревателя
  • Фильтр класса G4 на входе притока
  • Нагреватель водяной
  • Камера смешения без поддона для конденсата
  • Фланцы на входе и выходе
  • Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной
  • Воздушный клапан с электроприводом на клапане камеры смешения
  • Встроенная цифровая автоматика (MODBUS)
  • Управление вытяжным вентилятором
  • Управление приводом воздушного клапана вытяжки
  • Пульт управления с цветным сенсорным дисплеем и возможностью удаленного управления (iOS, Android, WIN) IP40
  • Информационная панель с пользовательскими функциями IP65 (опция)
  • Термо- и шумоизолированный корпус
  • EC-вентиляторы Ebmpapst с плавной регулировкой производительности, без CAV-режима
  • Описание
  • Функции
  • Характеристики
  • Документация

Приточно-вытяжная установка Breezart 1000 Aqua Pool MIX предназначена для создания бюджетной системы вентиляции бассейна и поддержания заданной влажности воздуха, без воздушного отопления. Осушение воздуха происходит за счет ассимиляции влаги наружным воздухом. Его подача регулируется автоматически, по датчику влажности в вытяжном канале. Поддерживаемая вентустановкой постоянная рециркуляция воздуха внутри помещения предотвращает образование конденсата на холодных поверхностях. Вентустановки Aqua Pool Mix состоят из отдельных приточного и вытяжного модулей в напольном или подвесном исполнении.

Функции и возможности установки:

Рециркуляция. Обеспечивает постоянную подвижность воздуха для исключения выпадения конденсата в районе холодных поверхностей.
Вентиляция. Подмес к рециркуляционому каналу свежего приточного воздуха и выброс отработанного воздуха наружу. Количество приточного / вытяжного воздуха автоматически регулируется в зависимости от времени года и режима работы вентустановки.
Переключение Рабочего / Дежурного режимов. Вентустановка может работать в одном из двух режимов: Рабочем, когда в бассейне есть люди, и Дежурном, когда бассейн не эксплуатируется. При этом автоматика вентустановки самостоятельно задает уставки температуры и влажности в зависимости от выбранного режима и параметров окружающей среды для поддержания комфортного микроклимата и экономии энергии. В Дежурном режиме прекращается подача наружного воздуха и снижается скорость вентиляторов, уменьшая уровень шума. Благодаря использованию электронно-коммутируемых вентиляторов EBMPapst серии EC достигается максимальная экономия энергии. Переключать режимы можно не только вручную с пульта или выключателя (как свет), но и автоматически - по таймеру, датчику движения или от контроллера «умного дома».
Режим проветривания. Если бассейн длительное время не используется, то вентустановка с заданной периодичностью на непродолжительное время может включать режим проветривания, чтобы избежать образования неприятных запахов.
Автоматический сдвиг уставки температуры воздухав помещении в зависимости от температуры воды (опция WT). Это позволяет минимизировать испарение влаги с поверхности бассейна для экономии энергии.
Управление вытяжным вентилятором. Автоматика Aqua Pool MIX имеет возможность управления вытяжным вентилятором по сигналу 0-10В или ВКЛ / ВЫКЛ, при этом может использоваться вентилятор Breezart или любого другого производителя, обеспечивающий требуемый расход воздуха.

Блок автоматики

Автоматика вентустановки оптимальным образом задает температуру и влажность воздуха в помещении, скорость вентилятора и количество подаваемого свежего воздуха в зависимости от параметров наружного воздуха и температуры воды в бассейне. Пользователю остается только выбрать один из двух режимов: Рабочий (бассейн используется) или Дежурный (бассейн не используется).
Переключать режимы можно не только вручную с пульта или выключателя (как свет), но и автоматически - по таймеру, датчику движения или от контроллера «умного дома». Система автоматика комплектуется всеми необходимыми для работы вентустановки датчиками и выносным пультом управления с цветным сенсорным дисплеем.

Входной клапан

Полностью перекрывает поступление наружного воздуха при отключенной вентустановке. Привод клапана снабжен возвратной пружиной, которая закрывает клапан при пропадании электропитания - это защищает калориферы от размораживания холодным наружным воздухом при внезапном отключении электроэнергии.

Клапан смешения и рециркуляции

Регулирует соотношение рециркуляционного и приточного воздуха в зависимости от режима работы. Рециркуляция обеспечивает подвижность воздуха в помещении для предотвращения образования застойных зон с высокой влажностью.

Корпус

Имеет двойную антикоррозионную защиту (оцинкованная сталь, покрытая \ порошковой краской RAL5010/9005), поддон вентустановки выполнен из нержавеющей стали.

Вентиляторы

Применяются электронно-коммутируемые вентиляторы EBMPapst (производства Германии) серим ЕС. В Дежурном режиме (80% времени работы вентустановки) вентиляторы работают на малой скорости, снижая общие затраты энергии и уровень шума от вентустановки.

Водяной калорифер

Калорифер догревает приточный воздух до требуемой температуры (в холодное время года тепла от рекуператора или теплового насоса может быть недостаточно).


Вентилятор (Германия)

Лидер рынка двигателей и вентиляторов, со встроенным частотным приводом и плавной регулировкой скорости (серия EC), отличающийся низким уровнем шума, высоким КПД и энергоэффективностью.

Тепло- и шумоизолированный корпус

Покрыт полимерным антикаррозионным материалом, а внутри заполнен звукоизоляцией InVEnt 80 компании (Финляндия).

Цифровая автоматика

На базе процессоров или , с возможностью подключения к “Умному дому” и выходом MODBUS.

Система умного климата

С возможностью удаленного управления при помощи программы Breezart RC, доступной для ПК на ОС Windows и мобильной версии для Android и iOS.

Тепловой насос

Современный источник энергии, который с высоким коэффициентом производительности COP передает энергию вытяжного воздуха, нагревая свежий приточный воздух.

Климатический комплекс

Поддерживает и заботится о микроклимате в помещении бассейна. Обладает максимальной энергоэффективностью. Совмещает в себе множество функций и обеспечивает: требуемую влажность воздуха, подачу свежего воздуха, его комфортную температуру, нагрев в зимний и охлаждение в летний периоды года.

Гарантия 3 года

Предоставляется в дополнение к базовой гарантии, при покупке оборудования Breezart с монтажом и осуществлении ежегодного сервисного обслуживания. Подробнее...

Простота обслуживания

Цифровой датчик фильтра вовремя напомнит Вам о необходимости его замены, а система встроенных таймеров - о сроке проведения очередного технического обслуживания.

Удобство монтажа

Все оборудование Breezart производится в максимальной комплектации. В нее входят: система автоматики с пультом управления, встроенные датчики температуры и загрязнения фильтра, воздушный клапан с электроприводом и смесительный узел (в моделях с водяным калорифером). Установки поставляются протестированными и подготовленными к работе. Подробнее...




Отображение информации о режиме работы и состоянии вентустановки: температура и влажность в точках регулирования, скорость вентилятора, режим работы, активный сценарий, дата и время.


Настройка недельных сценариев для автоматического переключения Рабочего / Дежурного режимов. Ручное переключение режимов.

Задание температуры для рабочего и дежурного режимов работы. Температура может поддерживаться как на выходе вентустановки, так в помещении (функция Каскадное реагирование температуры).

Задание влажности в помещении для теплого и холодного периода года.

Настройка и включение режима проветривания.

Просмотр загрязненности (по датчику давления) и времени наработки воздушных фильтров.

Просмотр показаний всех датчиков температуры и влажности.

Подключение к локальной сети и управление с компьютера.

Сервисные настройки: каскадное регулирование температуры, включение ДУ, включение плавного изменения заданной температуры в зависимости от температуры наружного воздуха, включения регулирования температуры воздуха в зависимости от температуры воды и другие.

Информационная панель с пользовательскими функциями IP65 (опция)

Штатный пульт, поставляемый с вентустановками, запрещено устанавливать в помещении бассейна, так как он не имеет защиты от влажного воздуха. Поскольку вентустановка не требует оперативного управления (только переключение Рабочего / Дежурного режима), пульт можно размещать в соседнем с бассейном помещении, а для переключения режимов работы использовать выносной выключатель (как для управления освещением).

Опционально возможно применение информационной панели в качестве второго пульта, с которого можно управлять только пользовательскими функциями (сервисные настройки – с основного штатного пульта, располагаемого за пределами помещения бассейна, например, в венткамере).

Наименование:
Приточно-вытяжная установка Breezart 1000 Aqua Pool Mix с камерой смешения и выносным пультом управления
Расход воздуха куб.м/час
1000
Тип крепления:
PB – горизонтальное напольное / MB – смешанное напольное / SB – подпотолочное (подвесное)
Потребляемая мощность:
220B
Совместимые опции

CAV – Постоянный расход воздуха
DS – Удаленное управление через web-интерфейс
PW – Дополнительный водяной калорифер (преднагреватель – ограничитель)
EH – Электрический калорифер, устанавливаемый вместо водяного калорифера (до 6 кВт)

Габаритные и присоединительные размеры

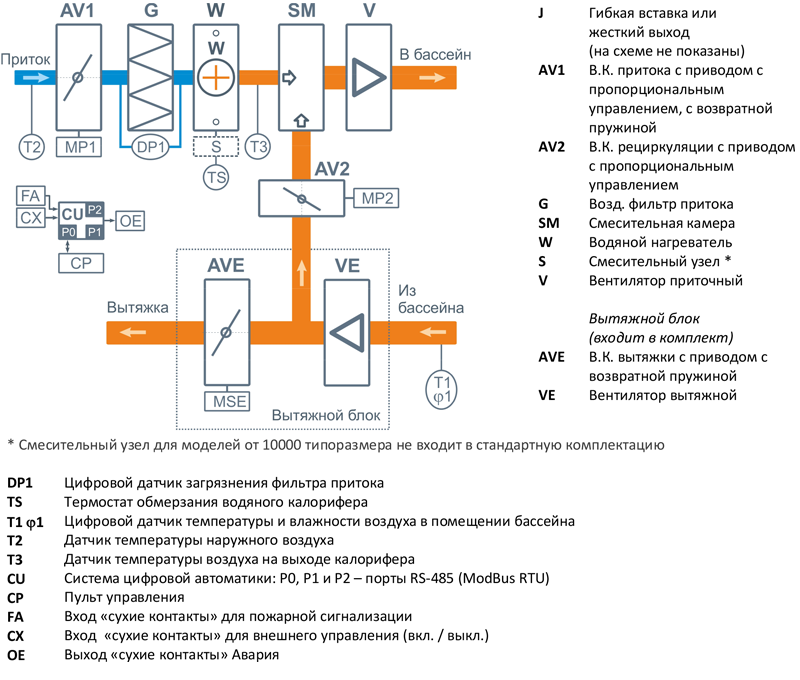

Структурная схема установки:
Структурная схема вентустановок серии Pool Mix

J Гибкая вставка или жесткий выход (на схеме не показаны)
AV1 В.К. притока с приводом с пропорциональным управлением, с возвратной пружиной
AV2 В.К. рециркуляции с приводом с пропорциональным управлением
G Возд. фильтр притока
SM Смесительная камера
W Водяной нагреватель
S Смесительный узел (опция)
V Вентилятор приточный

Вытяжной блок (входит в комплект):

AVE В.К. вытяжки с приводом с возвратной пружиной
VE Вентилятор вытяжной
DP1 Датчик загрязнения фильтра притока
TS Термостат обмерзания водяного калорифера
T1 φ1 Цифровой датчик температуры и влажности воздуха в помещении бассейна
T2 Погружной датчик температуры обратной воды
T3 Датчик температуры приточного воздуха
CU Система цифровой автоматики, P0 и P1 - порты RS-485 (ModBus RTU)
CP Пульт управления, PE - порт Ethernet для удаленного управления
FA Вход «сухие контакты» для пожарной сигнализации
CX Вход «сухие контакты» для внешнего управления (вкл. / выкл.)
OE Выход «сухие контакты» Авария
