Вентилятор
Приточно-вытяжные установки Breezart Lux RP оснащены системой защиты рекуператора от обмерзания при низких температурах наружного воздуха, а также системой экспресс разморозки рекуператора. Часть нагретого приточного воздуха через регулируемый клапан возвращается на вход приточного канала рекуператора, поддерживая температуру на его входе не ниже заданной (обычно -10...-15°С). При этом производительность вытяжного вентилятора уменьшается на определенную величину для компенсации снижения расхода воздуха приточного канала и поддержания заданного баланса притока-вытяжки. Если же из-за неблагоприятных внешних условий, например, повышенной влажности вытяжного воздуха, обмерзание все же произошло, то температура воздуха на входе приточного канала рекуператора увеличивается до +10 °С. В результате потоки теплого приточного и вытяжного воздуха растапливают лед внутри рекуператора за несколько минут (приточный канал не обмерзает, поэтому здесь сохраняется нормальная скорость потока).
В процессе экспресс разморозки вентустановка не теряет своей функциональности и лишь снижает общую производительность, сохраняя баланс притока и вытяжки.
Также вентустановки оснащены байпасом для обхода рекуператора в теплое время года, когда рекуперация не требуется.
— уменьшают энергопотребление за счет высокого КПД, высокого cos (φ) и низкой реактивной составляющей, дающей лишнюю нагрузку на электрическую сеть
— более высокая производительность ЕС-вентиляторов при меньших габаритах и потреблении электроэнергии
— большой срок бесперебойной работы благодаря бесщёточному коммутированию
Система цифровой автоматики JetLogic, выполненная на базе
микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ".
Система автоматики встроена
в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами.
В результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей.
Пульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль.
Пульт JLV135 входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart*.
* с 1 января 2022 года вентустановки для комфортной вентиляции будут по умолчанию комплектоваться новыми пультами JLV135 (кроме установок серии Pool).
Доступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface.
Рекуператор нагревает приточный воздух за счет тепла удаляемого (вытяжного) воздуха, экономя энергию в холодный период года.Теплообменник, в котором теплоносители движутся перпендикулярно друг другу и в противоположных направлениях, сделан из специальной алюминиевой фольги с антисептическими и гидрофильными свойствами. Сверху он покрыт листом оцинкованного металла. Часть воздуха движется в одном направлении, а другая часть — в противоположном. Благодаря этому можно сочетать два метода работы теплообменника, что позволяет повысить его эффективность.
Встроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО2 или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.
Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана.
Приточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Компрессорно-конденсаторные блоки Lennox, MDV, Daikin, Mitsubishi Electric отличаются высокой производительностью, равномерным всасыванием и нагнетанием, высоким коэффициентом подачи и низким уровнем шума при работе.
Преимущества перед обычными ТЭНовыми нагревателями:
*Используется не во всех установках, см. техническую документацию.
В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха
по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.
Возможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды.
Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна высокой плотностью 100 кг/м2, что позволяет достичь высокого эффекта шумоподавления.
Производитель сохраняет за собой право заменять компоненты или детали в продукте без предварительного уведомления потребителя.
Пульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль.
Пульт имеет встроенные датчики температуры, влажности и атмосферного давления. Датчики температуры и влажности могут использоваться для поддержания заданных параметров воздуха в помещении. Для удаленного управления через WEB-интерфейс или VNC и обновления прошивки пульта используется связь по Wi-Fi.
При подключении нескольких пультов через модуль PL303 все пульты должны быть одного типа.
При подключении пультов к разным портам контроллера (по одному пульту на порт) можно использовать любые пульты, например, к P0 подключить TPD-283U-H, а к P1 – JLV135.
Панель управления JLV135 может использоваться для управления различными устройствами, например такими как приточно-вытяжные установки, или как элемент управления в системе «умный дом». Возможности панели определяются её прошивкой.
Вентустановками Breezart можно управлять через интернет с помощью браузера Google Chrome или Firefox. К роутеру система подключается кабелем типа «витая пара» (кроме пульта JLV135 – он подключается по Wi-Fi), фиксированный внешний IP не нужен, получение адреса в локальной сети происходит по DHCP от роутера.
Для управления вентустановками комфортной вентиляции серий Lux, Aqua или Mix требуется:
Для опции WEB-PL также потребуется свободный порт Modbus на контроллере.
На пульте в разделе «Настройка» задается пароль и запрет / разрешение для удаленного управления: если доступ разрешен, то к вентустановке можно подключиться через web-interface.
Опции WEB-PL и DS не совместимы с увлажнителями и устаревшими вентустановками (с прошивкой пульта до 7.09).
Через web интерфейс можно управлять всеми базовыми функциями, доступно:
Для вентустановок, расположенных на одном объекте, возможно управление несколькими вентустановками с помощью одного модуля PL307 (опция WEB-PL-Lite).
Для объектов, где нет кабельного интернета, можно использовать опцию WEB-GSM или WEB-GDISP. Они реализованы на базе модуля PL307-GSM, поддерживающем выход в интернет и диспетчеризацию через SIM карту. При заказе опции WEB-GDISP сервисная служба дополнительно настраивает список событий (аварий, предупреждений) при возникновении которых происходит отправка e-mail и/или SMS.
Удаленное управление через web-интерфейс не поддерживает интеграцию с системой «Умный дом».
Виртуальные вентустановки для web интерфейса
Для демонстрации удаленного управления через web интерфейс созданы три виртуальные вентустановки: они эмулируются сервером и к ним может подключиться любой желающий. Необходимо отметить, что виртуальные вентустановки созданы только для демонстрации возможностей web интерфейса, их реакции на изменения уставок и другие управляющие воздействия могут отличаться от реакции реальных моделей. Данные о виртуальных моделях вводятся в интерфейс как обычно. Для упрощения ввода можно использовать ссылки с UID этих вентустановок: при переходе по такой ссылке данные автоматически сохраняются в интерфейсе (в слоты 3, 4 и 5), вам нужно будет только ввести пароль 12345678.
Модель 550 Lux с VAV и увлажнителем воздуха, зимний период
v01-breezart-virtual
пароль 12345678
DCV-система: cистема адаптивной вентиляции (DCV) с переменным расходом воздуха (VAV), предусматривающий возможность глубокого регулирования воздухообмена по отдельным зонам и во времени в зависимости от фактической заполняемости помещений людьми.
Если в системе есть датчик СО2 или VOC, то вентилятор может поддерживать заданный пользователем уровень измеряемого параметра (доступно с версии 7.11.06).
Внимание! Предварительно убедитесь, что датчик настроен корректно и на главном экране в поле дополнительного датчика отображаются его показания.
Для настройки перейдите на экран VAV/СО2 и нажмите кнопку СО2 (кнопка будет неактивна, если активирован режим VAV).
Выберите тип датчика (СО2 или VOC), для которого будет выполняться регулировка скорости вентилятора (переключение может занять 5…10 секунд). Для неактивного датчика соответствующее поле будет недоступно для выбора.
Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана. Скорость вентилятора задается по следующим точкам:
При установке селектора «Минимальная скорость задается с пульта» будет доступно задание минимальной скорости вентилятора с главного экрана. В этом случае скорость вентилятора не будет опускаться ниже заданной.
Контроллер вентустановки имеет три порта Modbus RTU: к одному штатно подключен пульт управления, остальные могут использоваться для подключения дополнительного оборудования (увлажнитель, датчики и т. п.), либо подключения внешнего устройства управления.
Параметры работы портов и другие регистры контроллера можно настраивать через программу JL Configurator (Windows). Для подключения к JL Configurator требуется одно из устройств: пульт TPD-283U-H с прошивкой от 7.11.09, пульт JLV135 с прошивкой от 1.2.0, адаптер BSA-02 или модуль PL307.
Карты основных регистров контроллеров:
Подробнее об этом варианте можно узнать в документе Подключение оборудования Breezart к системе «умный дом»
Обратите внимание: это единственный вариант, который дает полный доступ к настройкам и управлению вентустановкой.
Особенность устаревших VAV систем с управлением через модули JL201 (прошивка пульта 7.09): эти модули подключены вместе со штатным пультом к порту P0, поэтому система «Умный дом» должна быть также подключена к порту Р0 вместо пульта управления. Если же VAV системой необходимо управлять как с пульта, так и через систему «Умный дом», то потребуется использовать маршрутизатор PL303 (через него к порту Р0 можно подключить до трех устройств управления). Новые VAV системы на базе модулей JL208 (прошивка пульта не ниже 7.11) управляются контроллером вентустановки, поэтому с ними такой проблемы не возникает.
Для управления вентустановкой или увлажнителем по Modbus TCP необходимо использовать модуль PL307, который работает как шлюз Modbus RTU – Modbus TCP. К одному модулю PL307 можно подключать несколько вентустановок или увлажнителей. Пульт для вентустановок с прошивкой 7.11 также поддерживает управление по Modbus TCP.
Вентустановкой Breezart для комфортной вентиляции с пультом TPD-283U-H (прошивка от 7.11.09) или пультом JLV135 (прошивка от 1.2.0) можно управлять по локальной сети из браузера с помощью XMLHttpRequest запросов (приложения на HTML + Javascript). Для обмена данными используется протокол Modbus TCP.
Управление через XMLHttpRequest запросы также используется в web-интерфейсе – вы можете подключиться к пульту, указав вместо UID его IP адрес, если компьютер и пульт находятся в одной локальной сети.
Контроллер вентустановки имеет вход типа «сухие контакты» – это два контакта, которые могут замыкать / размыкать внешние устройства (пожарная сигнализация, датчик влажности, датчик движения и другие), давая команду на включение или отключение вентустановки (при включении она будет работать в том режиме, который был ранее задан с пульта управления). Варианты настройки режима ДУ описаны в Сервисных инструкциях.
При наличии свободных портов Modbus к ним можно подключить один или два дополнительных пульта TPD-283U-H (требуется блок питания на 24В). Однако этот вариант не подходит для VAV системы с централизованным управлением, поскольку модули VAV подключаются вместе со штатным пультом к порту P0. В случае, когда свободного порта нет или же требуется управлять VAV системой, необходимо использовать маршрутизатор PL303, который позволяет подключать к одному порту до трех устройств управления. Вместо одного из пультов можно подключить адаптер BSA-02 для связи с компьютером или систему «Умный дом».
Внимание! Вентустановки с энтальпийным и роторным рекуператором запрещено использовать для обслуживания помещений с влагоизбытками (бассейны, сауны и т. п.), а также помещений с влажностью воздуха свыше 40%.
Вентиляционные установки 550 типоразмера серий Lux и Extra допускается размещать:
Приточные установки с электрическим калорифером и вытяжные установки 1000 типоразмера, приточные установки с водяным калорифером 550 и 1000 типоразмеров, 2000 Lux PTC, 2000 Aqua и 2000 Extra допускается размещать:
Приточно-вытяжные установки с энтальпийным рекуператором допускается размещать:
Увлажнители воздуха 550 и 1000 типоразмеров допускается размещать:
Вентиляционные установки и увлажнители воздуха от 2000 типоразмера (кроме 2000 Lux PTC, 2000 Aqua и 2000 Extra) допускается размещать и крепить только в соответствии с указанным в маркировке исполнением:
Если вентустановка расположена в неотапливаемом помещении, то она должна работать в непрерывном режиме. Если в процессе эксплуатации возможна ее остановка, то рекомендуется установить в воздуховоды воздухонепроницаемые клапаны, которые предотвратят попадание теплого влажного воздуха из обслуживаемых помещений внутрь вентустановки. Отсутствие клапанов приведет к риску конденсации влаги внутри вентустановки во время ее остановки. Если вентустановка смонтирована, но не введена в эксплуатацию, то воздуховоды должны быть отсоединены от нее и закрыты.
Пульт управления имеет защиту IP40, поэтому его необходимо размещать в закрытом сухом помещении без конденсации влаги. Размещать пульт управления в ванных, санузлах и других влажных зонах запрещено. Ограничения на размещение остального оборудования указаны в паспорте оборудования.
Все модели приточных и вытяжных установок могут быть выполнены в гигиеническом исполнении (опция HYG) для обслуживания объектов здравоохранения, фармацевтической промышленности, электронной индустрии и чистых помещений.
Особенности таких вентустановок:
Системы гигиенической подготовки воздуха требуют дополнительных решений по автоматизации, например:

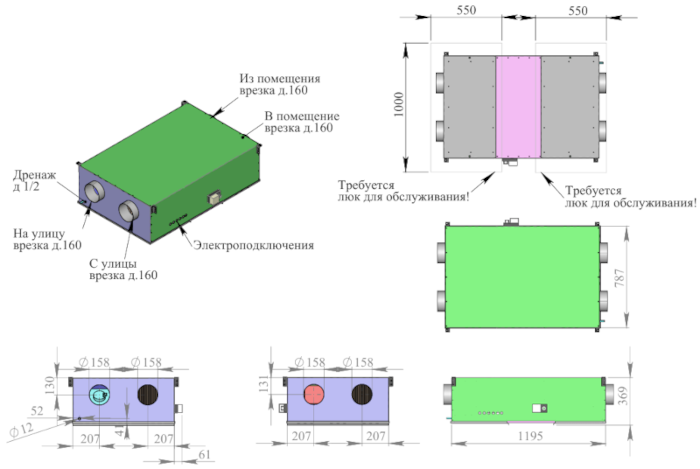

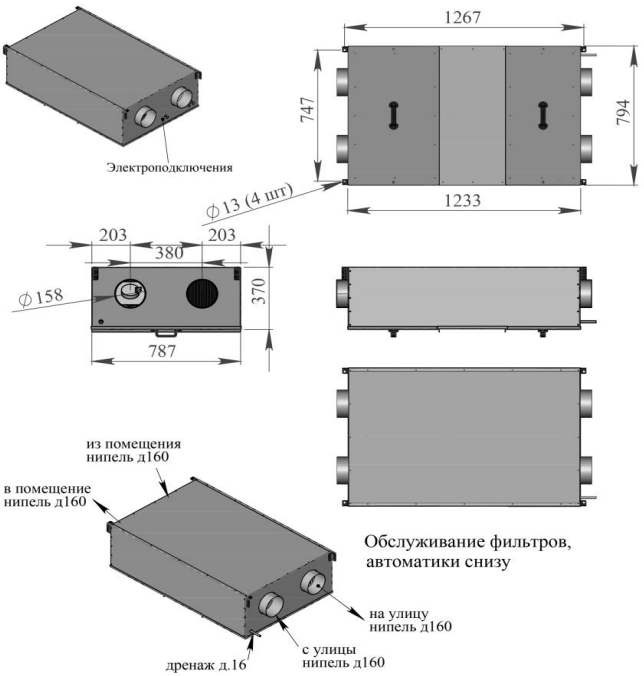

Для профилактической замены фильтра, обслуживания вентустановки и системы автоматики необходимо обеспечить свободный доступ к сервисным люкам и клеммной коробке, а также возможность полного демонтажа вентустановки в случае ее неисправности. Расстояние для обслуживания должно быть не менее ширины или высоты вентустановки, в зависимости от расположения сервисных люков, по всей их длине. Дополнительно необходимо предусмотреть беспрепятственный доступ к навесному оборудованию, такому как смесительные узлы, электроприводы и т.п.
Общие технические характеристики вентиляционных установок с электрическим калорифером и без калорифера:
Общие технические характеристики вентиляционных установок с водяным калорифером:
2 раза в год
по загрязнению

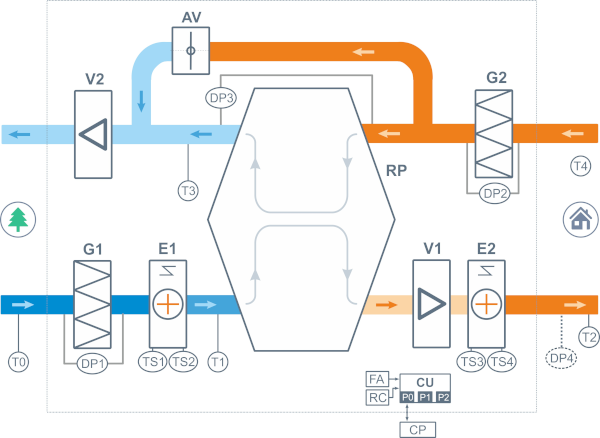

AV1 Воздушный клапан притока с приводом, без возвратной пружины
AV2 Воздушный клапан вытяжки с приводом, без возвратной пружины
AV3 Воздушный клапан летнего байпаса с приводом
AV4 Воздушный клапан разморозки с приводом
G1 Воздушный фильтр притока G4
G2 Воздушный фильтр вытяжки G4
V1 Вентилятор притока, серии ЕС
V2 Вентилятор вытяжки, серии ЕС
Е Электрический нагреватель
RP Пластинчатый полипропиленовый противоточный рекуператор (с поддном для конденсата)
DP1 Датчик загрязнения фильтра притока
DP2 Датчик загрязнения фильтра вытяжки
DP3 Датчик обмерзания рекуператора
DP4 Датчик давления на выходе ПУ (доп. оборудование для создания VAV-системы)
Т0 Датчик температуры наружного воздуха
Т1 Датчик температуры воздуха на выходе из приточного канала вентустановки
Т2 Датчик температуры воздуха в помещении (опция CT)
CU Система цифровой автоматики, Р0...Р2 — порты RS-485 (ModBus RTU)
CP Пульт управления JLV135 или TPD283U-H
FA Вход для пожарной сигнализации
FA Вход внешнего управления (настройка с пульта)
