Все модели приточных и вытяжных установок, а также корпусов для фильтров, могут быть выполнены в гигиеническом или медицинском исполнении для обслуживания объектов пищевой и фармацевтической промышленности, здравоохранения и электронной индустрии.
Уменьшается количество соединений, в которых могут скапливаться загрязнения.
Вентустановки компонуются в виде секций (каркасно-панельных, либо бескаркасных), выполняющих одну или несколько функций (для уменьшения числа соединений в которых могут скапливаться загрязнения).
Модули можно чистить и дезинфицировать, в том числе агрессивными моющими растворами. Стойкое внутреннее покрытие сэндвич-панелей (выбирается при заказе) — порошковая краска или нержавеющая сталь, алюминиевые профили защищены антикоррозийным покрытием.
Теплообменники (корпус и ламели) дополнительно покрывается антикоррозийным покрытием, устойчивым к агрессивным химическим средам.
Фильтры высокой степени очистки, в том числе НЕРА дополнительно герметично закреплены специальными прижимами.
Для компенсации сопротивления системы очистки воздуха могут применяться высоконапорные вентиляторы или дополнительные вентиляторы подпора.
Поддоны с пластиковым покрытием, либо из нержавеющей стали, выполняются с уклоном, обеспечивающим полное удаление влаги за небольшой промежуток времени, не допуская развития микроорганизмов. Влага из системы отвода конденсата полностью удаляется за короткое время, чтобы не успевали развиваться микроорганизмы.
Крепеж панелей позволяет полностью снимать их, что облегчает мойку внутри вентустановки.
Весь крепеж, используемый внутри вентустановки, выполнен из нержавеющей стали.
Легче контролировать. Секции вентустановок могут быть оборудованы светильниками и смотровыми окнами.
Возможен CAV-режим работы установок с поддержанием постоянного расхода воздуха, например, для компенсации загрязнения фильтров очистки воздуха.
Системы гигиенической подготовки воздуха требуют дополнительных решений по автоматизации, например:
секцией парового увлажнения, для поддержания заданного уровня влажности воздуха , например, в операционных;
секцией охлаждения воздуха, например, для поддержания заданной температуры в помещении МРТ;
функцией контроля и поддержания избыточного давления в стерильных помещениях;
функцией поддержания заданного уровня СО2, VOC или другого параметра воздушной смеси в помещении.

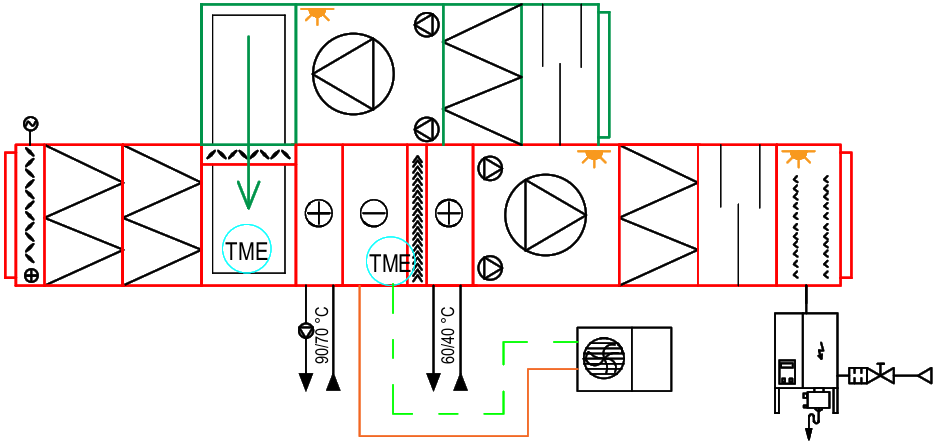

Вентиляционные установки Breezart Pharm для чистых помещений выполняются в гигиеническом исполнении HYG и предназначены для поддержания температуры и влажности воздуха в обслуживаемых помещениях в диапазоне
Круглогодичное поддержание заданных параметров воздуха.
Подача свежего приточного воздуха по нормам или по требованию (уровень CO2 или качество воздуха).
Вентиляторы EC с поддержанием постоянного расхода воздуха и компенсацией загрязнения фильтров (
CAV-режим ).Управление вентиляторами по цифровому интерфейсу ModBus с мониторингом состояния и неисправностей.
Охлаждение / нагрев, осушение или увлажнение приточного воздуха.
Многоконтурная рекуперация тепла вытяжного воздуха с использованием:
- химически- и биологически стойкого полипропиленового рекуператора;
- встроенного теплового насоса;
- гликолевого рекуператора.
Увлажнение воздуха в холодный период года с помощью:
- адиабатического увлажнителя с байпасом для точного поддержания заданных параметров;
- парового увлажнителя с пропорциональным управлением.
Двухступенчатое охлаждение и осушение воздуха в теплый период года:
- фреоновый охладитель с инверторным ККБ;
- встроенная холодильная машина с возможностью рекуперации тепла конденсации для экономии энергии.
Фильтры тонкой очистки F7…E11 в приточном или вытяжном каналах с возможностью отслеживания их загрязненности.
Специальная конструкция крепления фильтров для обеспечения герметичности и отсутствия перетоков воздуха при высоком перепаде давления на фильтрах.
Применение дополнительных вентиляторов для увеличения напора, компенсации загрязнения фильтров и предотвращения перетока между вытяжным и приточным каналом.
Специальная конструкция корпуса вентустановки с повышенной герметичностью и жесткостью корпуса.
Встроенная цифровая автоматика с возможностью диспетчеризации
по Modbus RTU и Modbus TCP. Варианты изготовления панелей: порошковая окраска или нержавеющая сталь.
Коррозионностойкое исполнение: защитное покрытие алюминиевого профиля, воздушных клапанов, теплообменников (при необходимости), пластиковое покрытие поддонов, метизы из нержавеющей стали (опция).
Комплектация вентустановки зависит от предъявляемых требований и определяется на основании технического задания.
Теплый и влажный воздух проходит стадию предварительного охлаждения и осушения на фреоновом охладителе E4, работающим с инверторным ККБ. На его выходе поддерживается 16°С при влажности до 70%.
Далее воздух охлаждается и осушается на испарителе E1 встроенной холодильной машины (модуль DHRE) до 5°С при 100% влажности.
После этого воздух нагревается на конденсаторе E2 до заданной температуры в диапазоне от 18°С до 25°С. Мощность нагрева регулируется в диапазоне от 10% до 120% мощности охлаждения за счет использования выносного конденсатора E3 и регулируемой рекуперации тепла конденсации. Такое решение снижает эксплуатационные расходы в теплый период года. При необходимости, воздух догревается водяным калорифером W.
Воздушные клапаны AV1 и AV2 подключены к одному приводу с пропорциональным управлением и работают в противофазе: когда один клапан закрывается, другой – открывается.
Автоматика увлажнителя с высокой точностью поддерживает заданные параметры воздуха благодаря плавной регулировке степени смешения влажного воздуха, проходящего через увлажняющую кассету А1 и сухого воздуха, проходящего через байпас.
Вентиляционные установки Breezart Med для чистых помещений выполняются в гигиеническом исполнении HYG и предназначены для поддержания температуры и влажности воздуха в обслуживаемых помещениях
Круглогодичное поддержание заданных параметров воздуха.
Вентиляторы EC с поддержанием постоянного расхода воздуха и компенсацией загрязнения фильтров (
CAV-режим ).Управление вентиляторами по цифровому интерфейсу ModBus с мониторингом состояния и неисправностей.
Охлаждение / нагрев, осушение или увлажнение приточного воздуха.
Фильтры тонкой очистки F7…E11 в приточном или вытяжном каналах с возможностью отслеживания их загрязненности.
Специальная конструкция крепления фильтров для обеспечения герметичности и отсутствия перетоков воздуха при высоком перепаде давления на фильтрах.
Применение дополнительных вентиляторов для увеличения напора, компенсации загрязнения фильтров и предотвращения перетока между вытяжным и приточным каналом.
Специальная конструкция корпуса вентустановки с повышенной герметичностью и жесткостью корпуса.
Встроенная цифровая автоматика с возможностью диспетчеризации
по Modbus RTU и Modbus TCP. Варианты изготовления панелей: порошковая окраска или нержавеющая сталь.
Вентустановки изготавливаются в гигиеническом исполнении и могут быть дополнительно оснащены светильниками и смотровыми окнами.
Традиционные конденсационные осушители воздуха наиболее эффективны для снижения влагосодержания теплого и влажного воздуха, например, в помещениях бассейнов. Если же требуется осушать воздух в технологических целях до уровня 50% RH при температуре 20–22°С, то конденсационный осушитель становится неэффективен. Для таких условий можно использовать адсорбционные осушители, но они слишком дороги и обычно применяются для осушения воздуха с температурой ниже 15–20°С.
Прямоточный модуль осушения Breezart DHT обеспечивает осушение воздуха с поддержанием заданных параметров воздуха на выходе. Модуль предназначен для работы в составе приточной системы вентиляции, включение процесса осушения производится автоматически по датчику перепада давления в воздушном канале. Модуль имеет несколько осушающих / охлаждающих каскадов (количество каскадов определяется параметрами воздуха на входе и выходе) и обладает высокой энергоэффективностью:
1. Нагрев воздуха производится без потребления дополнительно энергии, за счет рекуперации тепла на охлаждающих каскадах.
2. Используется система охлаждения с прямым испарением. При охлаждении воздуха до низких температур возникает риск обмерзания испарителя, поэтому в традиционных осушителях используют чиллер и водяные охладители, что снижает энергоэффективность системы из-за дополнительного контура водно-фреонового теплообмена.
3. В системе используются спиральные компрессоры, обладающие высоким КПД.
Трехкаскадный осушитель при производительности 5000 м³/ч и указанных на схеме параметрах воздуха потребляет 22 кВт.
