Рады сообщить о выходе важного обновления для программируемого пульта JLV135 с прошивкой от 1.4.7.

Главная инновация — функция «Запуск в один клик».

Теперь преднастройка и включение смонтированной VAV-системы выполняется одной кнопкой. Это значительно ускоряет процесс ввода системы в эксплуатацию.

Дополнительные преимущества:

Интуитивная настройка зон: Весь процесс стал наглядным и не требует обращения к инструкциям.

Сокращение времени на запуск: Минимизация ручных настроек и ошибок.

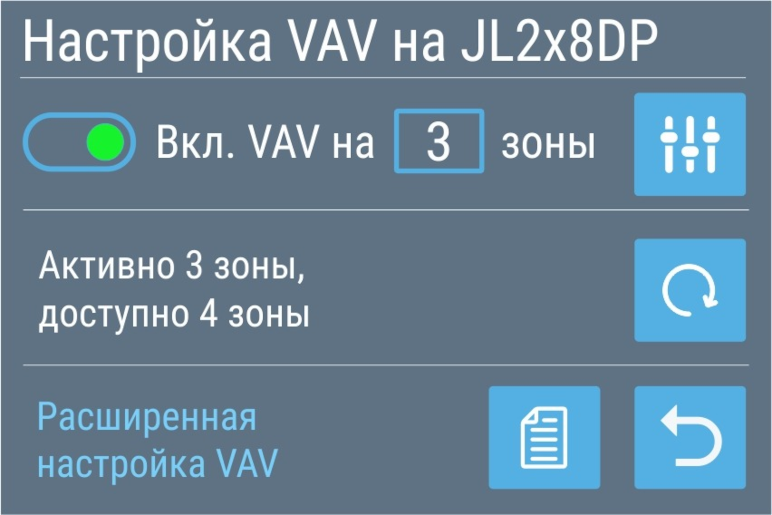

1. Откроется основной экран настройки VAV системы, где можно включить или выключить VAV, а также задать количество зон. Кнопка запускает диагностику VAV системы для контроля ошибок.
Ссылка Расширенная настройка VAV позволяет перейти к ручной настройке элементов VAV системы. Для стандартных VAV систем расширенная настройка не требуется.
Кнопка открывает экран с QR кодом для скачивания этой инструкции.

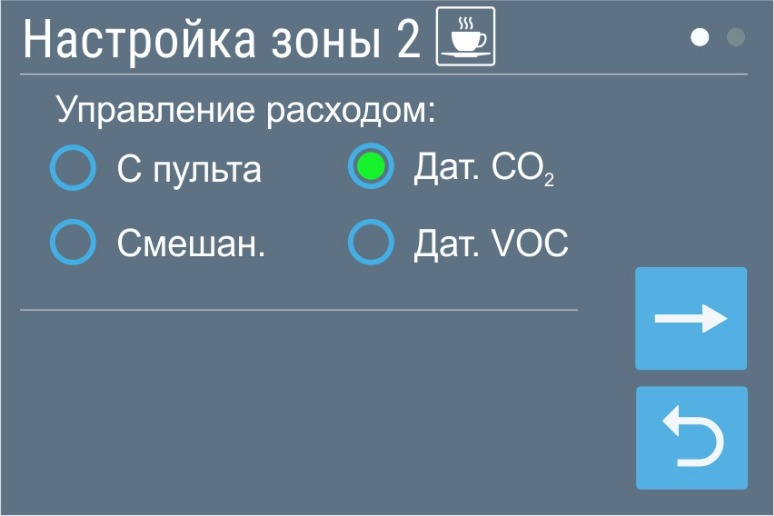

2. На первом экране выбирается тип управления расходом и выводится список ошибок, при их наличии.
Варианты управления расходом воздуха:
С пульта. Управление только с пульта управления. Этот вариант следует выбирать, когда к зоне модуля не подключён датчик или ручной регулятор.
Смешанное. Управление с пульта или от ручного регулятора. Переключение на управление от регулятора производится при его повороте. При изменении расхода воздуха с пульта (по сценарию или вручную) управление автоматически переключается на пульт. Если ручной регулятор не подключён к этой зоне, то выбирать этот способ управления нельзя.
Датчик CO₂. Управление только от датчика углекислого газа, по умолчанию используется датчик с выходом 0…10В и диапазоном измерения 0…2000 ppm. При использовании датчиков с другими параметрами необходима настройка модуля JL2х8(DP) через программу JLConfigurator. Если датчик не подключён к этой зоне, то выбирать этот способ управления нельзя.
Датчик VOC. Управление только от датчика качества воздуха, по умолчанию используется датчик с выходом 0…10В и диапазоном измерения 0…2000 ppm. При использовании датчиков с другими параметрами необходима настройка модуля JL2х8(DP) через программу JLConfigurator. Если датчик не подключён к этой зоне, то выбирать этот способ управления нельзя.

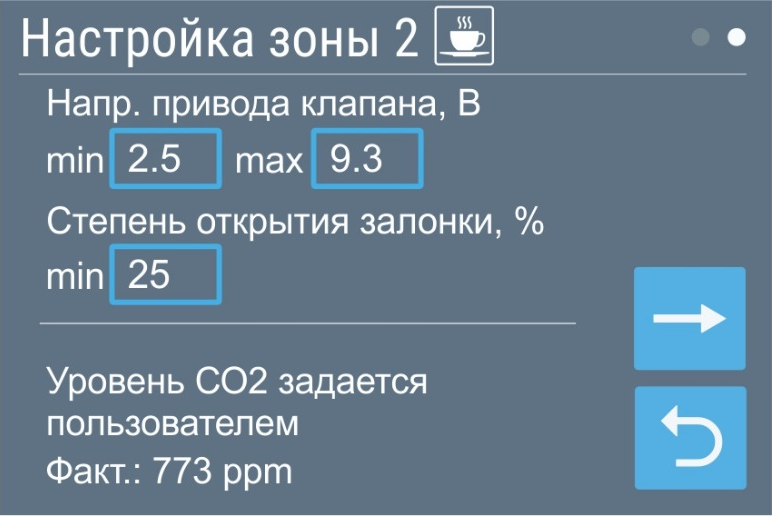

3. Вид второго экрана настройки зоны зависит от типа управления. Для всех вариантов можно задать минимальное и максимальное напряжение на приводе клапана (диапазон от 0 до 10 В), а также задать степени открытия заслонки (от 0 до 100%) при минимальном напряжении на клапане.
Изменяя напряжение Umax, добиваются заданного по проекту расхода в данной зоне.
Минимальное напряжение рекомендуется устанавливать не ниже 1.5В, что соответствует расходу воздуха около 15% от максимума (это значение нужно установить в поле для задания степени открытия заслонки при min). В этом случае полное закрытие клапана зоны происходит только при отключении.
Если используется привод 2…10В, то при min равном 2В степень открытия заслонки будет 0%. Для изменения напряжения коснитесь поля min или max – цвет шрифта изменится и слева появятся кнопки Вверх / Вниз. Установив с их помощью нужное значение, коснитесь кнопки возврат – кнопки Вверх / Вниз исчезнут.

Обновите прошивку ваших пультов, чтобы работать быстрее и эффективнее.

Настройка VAV системы Breezart с пультом JLV и модулями JL208 / JL218 для пульта JLV135 с прошивкой от 1.4.7
